当我们要管理电路板的图纸(Sheet)时，则启动“Design”一“Board Options”命令，ISL6314CRZ-T即可开启图5. 29所示的对话框。

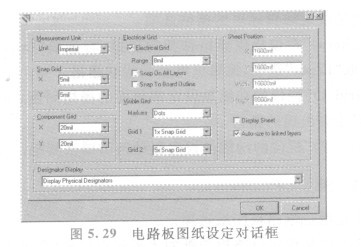

     图5. 29  电路板图纸设定对话框

     1．单位设定( Mcasuremcnt Unit)

    本区块提供单值设定功能，我们可在其中的“单位( Unit)”栏位里，指定所要采用的单位制，若选取“Metric”选项，则采用公制单位(mm)；若选取“Imperial”选项，则采用英制单位( mil)。

     2．工作栅格( Snap Grid)

     本区块提供工作栅格的设定，所谓“工作栅格”，是指在进行布线或其他元件（不包含零件）的操作时，所依循的栅格。我们可在“X”栏位里指定水平工作栅格间距、在“Y”栏位里指定垂直工作栅格间距。

     3．零件栅格((、Omponent Grid)

     本区块提供零件栅格的设定，所谓“零件栅格”是指正进行零件布置或移动零件时，所依循的栅格。我们可在“X”栏位里指定水平零件栅格间距、在“Y”栏位里指定垂直零件栅格间距。

     1．电气吸附栅格( Electrical Grid)

     本区块提供电气吸附栅格的设定。在进行走线时，当游标距离所要连接焊点一定距离之内时，即被吸引到该焊点上，这一段具有吸引作用的间距，就是“电气吸附栅格”。

     ①“电气吸附栅格(Electrical Grid)”选项可启用电气吸附格点功能。

     ②“范围(Range)”栏位的功能是设定电气吸附栅格间距。

     ③“在所有板层(Snap On All Layers)”选项设定电气吸附栅格在所有板层都有作用。

     ④“电路板边界对齐(Snap To Board Outline)”选项设定可对齐板框，对于标示尺寸线特别好用。

    5．显示栅格( Visible Grid)

     本区块的功能是设定编辑区里的栅格选项。

    ①“模式(Markers)”栏位提供栅格种类的选择，着选取“Dots”选项，编辑区将显示点状栅格；若选取“I,ines”选项，编辑区将显示线状栅格。

    ②“格点l(Grid l)”栏位的功能是设定细栅格的栅格间距，也就是编辑区显示比

例放大到一定程度才会出现的栅格。

   ③“格点2(Grid 2)”栏位的功能是设定粗栅格的栅格间距。
