拖曳调整走线是一项非常重要的功能。ISL55016IRTZ-T7当我们要进行拖曳调整走线时，先指向所要调整的走线，按一下鼠标左键选取，该段线的头、尾与中间将各出现一个控点。再指向该线段上非控点之处，按住鼠标左键，即可进行拖曳调整走线，到达目的地时，放开鼠标左键即可。本区块的功能是设定拖曳调整走线时的选项。

     ①“拖曳时角度不变(Preserve Angle When Dragging)”选项设定拖曳时，保持该走线原本的角度。通常会保持选取本选项，才能进行较顺畅的走线调整。而选取本选项后，下面的选项才有作用。

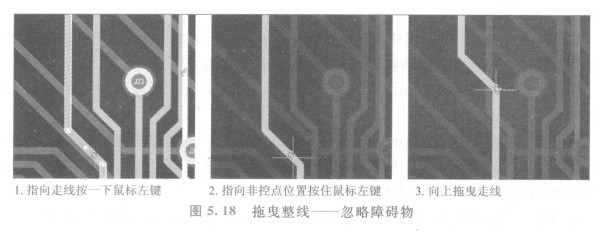

    ②“忽略障碍物(Ignore Obstacles)”选项设定拖曳调整走线时，若遇到障碍物，则直接压过去，如图5. 18所示。

      1．指向走线按一下鼠标左键    2．指向非控点位置按住鼠标左键    3．向上拖曳走线

     图5.  18拖曳整线——忽略障碍物

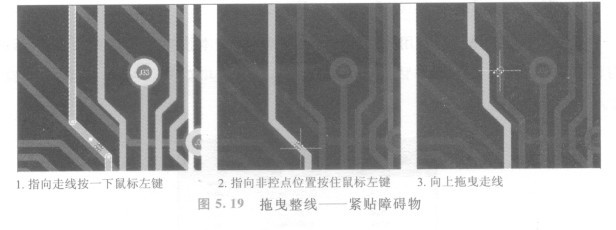

    ③“避开障碍物（循栅格）[Avoid Obstacles(Snap Grid)]”选项设定拖曳调整走线时，若遇到障碍物，则会紧贴障碍物，沿边走过去，如图5. 19所示。

     ④“避开障碍物(Avoid Obstacles)”选项设走拖曳调整走线时，若遇到障碍物，则会紧贴障碍物，沿边走过去，但不会循栅格走。
