阻抗公式编辑器
发布时间:2013/12/7 20:46:15 访问次数:727
本按钮的功能是开启板层阻抗计算公式，而此公式与IRGPS40B120UP电路板信号分析有关，按本按钮即可开启图4. 65所示的对话框，我们除可看到这些公式外，也可动手修改。

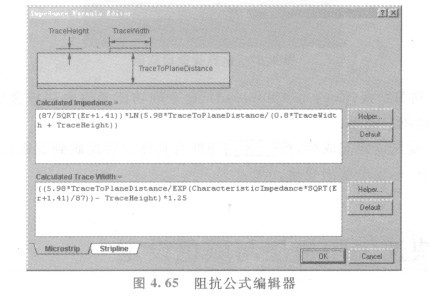

图4. 65阻抗公式编辑器
本按钮的功能是将电路板叠层图放置到电路板编辑区，按本按钮后即可关闭电路板叠层管理器，再指向所要放置电路板叠层图的位置，按一下鼠标左键，移动鼠标拉出图例的区块，再按一下鼠标左键即可，如图4. 66所示。
本按钮的功能是开启板层阻抗计算公式，而此公式与IRGPS40B120UP电路板信号分析有关，按本按钮即可开启图4. 65所示的对话框，我们除可看到这些公式外，也可动手修改。
图4. 65阻抗公式编辑器
本按钮的功能是将电路板叠层图放置到电路板编辑区，按本按钮后即可关闭电路板叠层管理器，再指向所要放置电路板叠层图的位置，按一下鼠标左键，移动鼠标拉出图例的区块，再按一下鼠标左键即可，如图4. 66所示。
