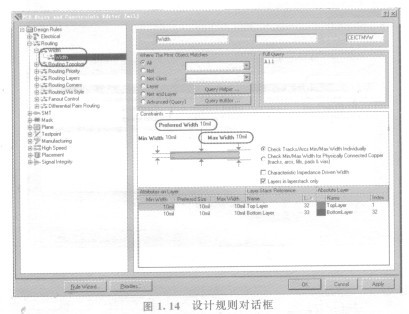

在进行布线之前，必须先定义主要的设计规则，IRFP360LCPBF特别是走线宽度的设计，在此希望采用20mil的走线宽度。当我们要制定设计规则时，启动“Design”一“Rules.”命令，即可开启设计规则对话框，在切换到Routing下的Width页，如图1.14所示。将“Max Width”项改为30mil，将“Preferred Width”项改为20mil，再按誓疆互3钮关闭对话框，即可将最大布线线宽设定为30mil，将自动布线度线宽设定为20mil。

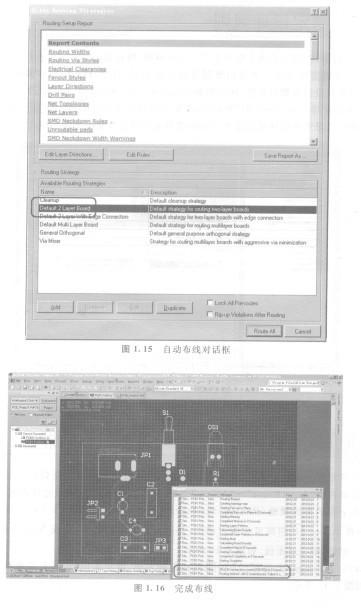

     完成布线的前置工作后，即可进行布线。在此将使用软件所提供的自动布线功能。启动自动“Auto Route”命令，屏幕出现图1. 15所示的对话框。

   在下方的布线策略(Routing Strategy)区块里，选取“Default 2 I,ayer Board”选项，再按lR五亘至巫l钮即可关闭对话框，并进行自动布线，同时出现Massages面板。

     不到1秒钟，即完成布线，如图1. 16所示。

     指向Massag。s面板右上方的阑钮按鼠标左键，将它关闭，即可看清楚整块电路板，如图1. 17所示。
