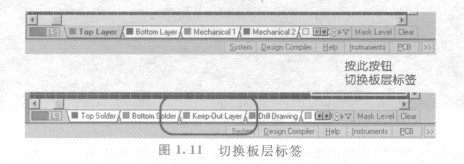

零件放置完成后，即可设计板形。IRFP350PBF首先将工作板层切换到Keep-Out Layer，也就是禁止布线层。在编辑区下方，按几下圜钮将板层标签列右移，以出现Keep-OutLa-yer标签，如图1.11所示。

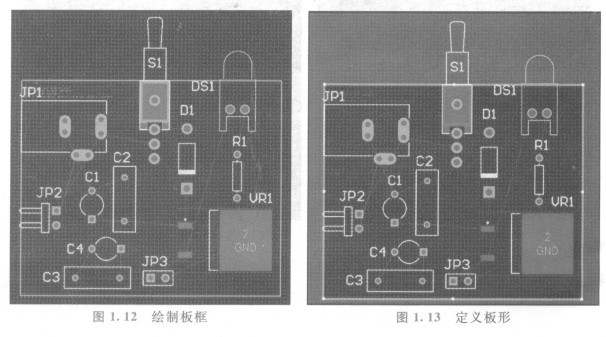

    再指向Keep-Out Layer标签，按鼠标左键即可切换到禁止布线层。紧接着绘制板框，按瓣钮拉下选单，再选取l钮即进入画线状态。指向所要绘制板框的起点，按鼠标左键，再移动鼠标，即可拉出线条。转弯之前，按一下鼠标左键，即可完成一条线。同样的方法，移至第三点，按鼠标左键，连出第二条线。以此类推，当头尾相接，完成一个封闭区间时，再按鼠标右键两下结束绘制板框，如图1. 12所示。

     指向板框，按鼠标左键选取。再按住回键，分别选取其他板框。最后启动

“Design”一“Board Shape”一“Define from Selected Objects”命令，即可定义板形，如图1. 13所示。
