反射式红外测速仪在测量物体运转速度时，DA9034-05CV2-G3首先向被测物体发射出红外线脉>中，利用被测物体表面的反射能力（可在被测物体表面粘贴白色的反射纸等），使红外接收器收到光脉冲信号，然后通过光电转换电路将光脉冲信号转变为电脉冲信号，电脉>中信号通过放大和处理后，输入到单片机的计数控制门，与内部的标准表秒脉>中信号相比较，经运算后，通过显示器将被测物体运动的旋转速度显示出来。
    红外探头的测量距离根据实际需要，可设计成近距离和远距离两类。近距离的探头可采用小功率发光管和光敏受光管。如果是远距离的测量，探头就可采用中、大功率的发光二极管或者是合适的激光二极管。
    系统设计方案

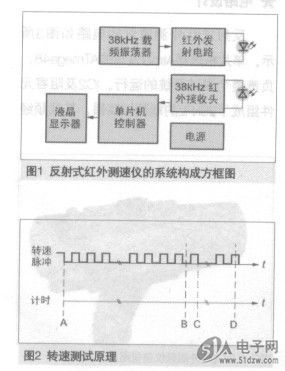

    图1为反射式红外测速仪的系统构成方框图，由单片机控制器、38kHz载频振荡器、红外线发射／接收电路、8x2点阵字符型液晶屏及工作电源等组成。


    转速测试原理
    转速测试原理见图2。进入测试状态后，38kHz的载频振荡器起振工作，驱动红外发射管向外发射红外载频信号。单片机首先检测信号的边沿，当一个脉>中的下降沿到来时（图中A点）．计数器开始对脉冲计数，同时，单片机还启动定时器进行测试计时。当定时器计时到lOOOms时（图中B点），单片机发出一个准备结束本次测试的信号，这时程序又开始检测信号的下降沿，当下降沿到来时（图中C点），单片机对脉>中的计数cnt及对测试时间的计时time完成。此时根据公式：转速=(cnt/time)×60000即可算出此时的转速。当计时到1300ms时（图中D点），单片机输出显示，将测得的转速显示到液晶屏上。此次测试、显示完成后，又进入下一次的测试、显示，周而复始。
