本机的主要零部件见附表，为了保证性能，最好采用贴片器件。
    由于工作频率较高，笔者也曾在洞洞板上面调试过这个电路，但困难较大。BU208A建议采用双面板完成安装调试，布线时特别要注意时钟线不要过长，同时双面板尽量双面覆铜，以期降低各类干扰。ID-17205要采用15ns以下的型号，继电器要采用吸合电流20mA以下的型号。
    安装调试过程中，如果有其他示波器或逻辑笔作为辅助，调试效果会更好。电源部分可以先安装，调试可以使用万用表，IC2和IC4的输出，VD1的负极和VD2的正极分别为土12V．7809的输出为9V，7909的输出为-9V，7805的输出为+5V。如果测量参数不符，可检查对应的周边电路。单片机的RA口的各输出也可以使用万用表测量。
    当单片机及周边安装完咸与PC机连接后，PC机会提示有一个名为“www．sunxd.com”的HID设备接入，这时运行PG端程序，并调整Y控制的各挡位，则RAO、RA1、RA2、RA3、RA5口可以测到高低电平变化，改变DC/AC输入方式，RA4口可以测到电平变化。


    模拟信号部分的调试可以将示波器置于DC输入，1V/格挡，在输入端接1.5V电池，则LM6172的3脚、5脚分别为1.5V，7
脚为+3V，AD830E的17脚为3.1V，如果不正确，应检查周边电路。

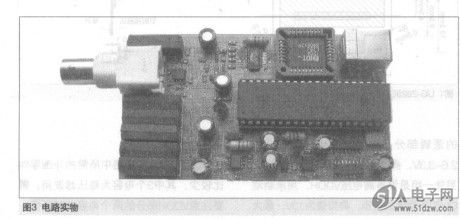

    其他各部分的调试则必须使用示波器或逻辑笔了，其中除了单片机各输出口是调试的关键点外，74HC4040的1～7、9、12～15都应有连续的脉>中信号输出，74HC4051的3脚、ADS830E的10脚、IDT7205的2脚应有短促的脉冲信号，ADS830E的2～9脚也应有短促的脉>中信号，IDT7205的QO~Q7的输出信号的脉冲存续时间应稍长。圈3是实际电路的图片，供制作参考。
    本机的使用与普通PC机软件和普通示波器的操作具有很大的相似性，既可以先启动PC机软件，也可以先将本机插入主机USB口，系统都会亚常工作。将本机从USB口拨出，PC机软件可自动退出。PC机软件的主界面分为5个部分，工具条、波形框、叉控制框、Y控制框和采样方式控制框，工具条从左至右分别为打开波形、保存波形、帮助和退出按钮，如前面的图1所示。
    在波形显示框提供了波形显示、波形参数显示等功能，注：更详细的元器件列表可到本刊网站下载。
