AMI（或HDB3）信号必须转换成能够在PBX中处理的一系列的单极性脉冲。AMI信号变换成单极性数据的框图显示在图22. 28中。
    图22.28   AMI变换的基本框图


    这个电路在输入端具有增益放大器( amplifier)（增益级）。AD9833BRMZ-REEL7带通滤波器(band-pass filter)用来滤除高频噪声和出现在系统中的60Hz分量。滤波器输出的信号进入全波整流器(full-wave rectifier)，使得所有的脉冲都为正。之后信号进入比较器的一个输入端。每当整流器的输出信号大于参考电压设置的门限，比较器产生一个正脉冲，代表1，当整流器输出为零，比较器输出为低电平，代表0。
    FPAA的实现
    图22. 29中的框图表示的电路用CAM来实现。放大器是倒相的增益级；滤波器是选择带通方式的4次方程滤波器；整流器是具有低通滤波的全波整流器；在比较器的反相输入端具有可变电压参考。输出单元配置成数字输出，以产生由其他电路处理的陡峭的数字信号。

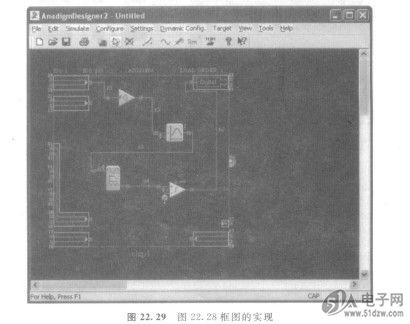

    图22.29  图22. 28框图的实现
    为了仿真丁作过程，AMI输入波形必须按照时间／幅度成对的关系存储在数据文件中，以便较件信号发生器就使用。在AnadigmDesigner2的信号发生器对话框中有数据文件选择按钮。利用数据文件波形发生器，可以产生需要的任何波形。在数据文件中的每一个记录是由代表时间和那一刻的波形幅度的ASCII码组成。当许多这样的时间／幅度对由模拟器连接，就产生了分段线性波形。在产生分段线性信号数据文件中，电子表格程序是非常有用的，但这已超出我们的范围。
    PBX信号可以来自不同的交换器厂家，因此FPAA实现的信号特性必须处理，通常信号幅度和形状能够改变。增益级和参考电压可以重新编程，以适应信号特性的这些变化。在PBX中使用的频率是不变的，因此滤波器通常不用重新编程。重新配置允许一次设计用于不同PBX交换机的接口。
