用APM法对这个问题进行故障诊断与排除

发布时间:2013/10/31 20:16:28 访问次数:1078

    电路不能正常工作并不总是由故障元件造成的。S29GL512N10FFI02导线松动、接触不良或者一个虚焊都有可能使一个电路开路。而导线头、焊料飞溅都会导致短路。像电源或函数发生器没有插上这样简单的事情经常发生。电路上的错误元件值(如不正确的电阻值)、函数发生器设置在不正确的频率上或者电路上错误的输出连接都可能导致工作不正确。
    始终要确保仪器正确地连接到电路上,电源插在了插座中上。另外,要查找一些明显的问题,如断开或松动的连接、插头没有完全插入,或者可能导致短路觋象的一段导线或者一个焊锡搭接。
    下面的例子说明了使用APM方法和二分法对包含电感和电阻的电路进行故障诊断与排除的步骤。
     解  用APM法对这个问题进行故障诊断与排除。
    分析:首先考虑该电路没有输出电压的可能原因。
    1.没有信号源电压或者频率太高,因而使电感与电阻值相比电抗过高而呈现开路。
    2.某个电阻与地之间存在短路。可能是某个电阻短路了,或者存在某种自然短路。电阻短路是非常少见的故障。
    3.在信号源与输出之问存在有开路。这会阻止电流通过,并且导致输出电压为O。可能是一个电感器开路了,或者由于导线的连接折断或松动,也可能是面包板上的一个触点损坏了,从而造成传输路径可能的开路。
    4.存在一个错误的元件值。一个电阻可能太小,它的电压可以忽略。一个电感可能太大了,它在输入频率上的电抗会极高。
    规划:决定首先进行一些目视检查,看是否存在函数发生器电源线没有插上或没有设为正确的频率值等问题。另外,通过目视检查还可以发现折断的导线、短路的导线以及不正确的电阻色带或电感值。如果在目视检查后没有发现问题,那么就要进行电压测量来查找故障原因。决定使用一台数字示波器和一个数字万用表,采用二分法技术更迅速地查找故障。
    测量:假如发现函数发生器接上了电源并且频率设置正确。另外,在目视检查中没有发现可见的开路或短路,而且元件值也都是正确的。

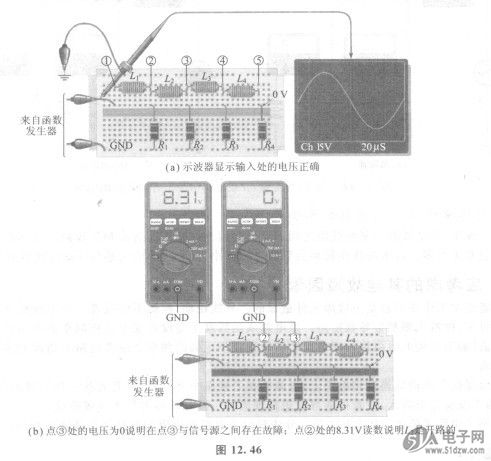

    测量道程的第一步是利用示波器检查信号源电压。假如在电路输入处观察到一个如图12.46(a)所示的频率为5 kHz的10 V rms正弦波,则表示交流电压是正确的。因此,已经排除了第一个可能的原因。(a)示波器显示输入处的电压正确(b)点③处的电压为0说明在点⑧与信号源之间存在故障;点②处的8.31V读数说明L2是开路的。


    接下来,断开与信号源的连接,用数字万用表(设置在欧姆表功能上)测量每个电阻。如果存在任何短路的电阻(不太可能),则仪表的读数将为O或者是非常小的电阻值。假设数字万用表的读数都是正确的,则已经排除了第二个可能的原因。
    因为在输入与输_}n的某个地方存在“丢失”的电压,必须寻找该电压。重新连接到信号源,利用二分法测量点③处(在电路的中间)相对于地的电压。将数字万用表的测试表笔放置到电感Lz的右引脚上,如图12.46(b)所示。假如该点的电压为O,这说明点③右边的电路可能是正确的,故障可能位于点③到信号源之间的电路中。
    现在,开始向信号源的方向反向跟踪电路,查找“丢失”的电压(也可以从信号源开始,向右检查)。将数字万用表的测试表笔放到位于电感L2的左引脚上②点上,将产生8.31 V昀读数,如图12.46(b)所示。当然,这说明L2是开路的。幸运的是,在本例中是一个元件而不是电路板上的一个触点存在故障。通常情况下,更换一个元件比修理一个损坏的触点更容易一些。
