典型元件的损坏或老化会对基本RC电路的响应产生影响。IRLML5203TRPBF可以利用APM（分析、设计和测量）法查找电路中的问题。
    在学完本节后，应该能够对RC电路进行故障诊断与排除：
    ①查找开路电阻。
    ②查找开路电容。
    ③查找短路电容。
    ④查找漏电容。
    元件故障
    1．开路电阻的影响

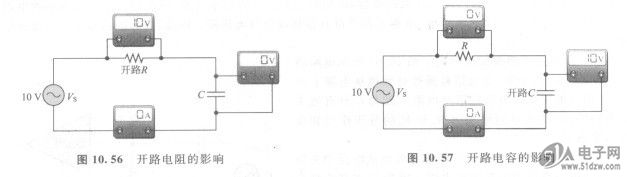

    如图10.56所示，开路电阻对一个基本串联RC电路的工作的影响是显而易见的。很明显，这里没有电流通路。因此，电容上的电压保持为O，全部电压Vs都出现于开路电阻上。
    2．开路电容的影响
    当一个电容开路时，没有电流，因此电阻上的电压降为O。全部信号电压都出现于开路电容上，如图10.57所示。


    3．短路电容的影响
    当一个电容短路时，它上面的电压为0，电流等于V/R，全部电压V。都出现于电阻上，如图10.58所示。
    4．泄漏电容的影响
    当一个电容呈现高泄漏电流时，相当于有一个泄漏电阻与该电容并联，如图10.59 (a)所示。当泄漏电阻的值与电路电阻R的值相当时，就会对电路响应产生明显的影响。从电容向信号源的方向看，可以对该电路进行戴维南等效，如图10.59(b)所示。电阻等于R与R1。相并联（信号源看上去为短路），戴维南( Thevenin)等效电压是由R和R1。的分压作用决定的。
