1．开路的故障检测
    在第3章中，介绍了按照分析、规划和测量( analysis，planning，measurement：APM)的步骤进行故障排除，Q5112C-1N也学习了二分法，并且学习了使用欧姆计的例子。现在，将应用同样的原理对电压进行测量而取代对电阻的测量。众所周知，电压测量通常是最容易操作的，因为不必断开任何元件或线路。
    在分析之前，对故障电路作一个目视检查是一个好主意。用这种方法，偶尔能够找到烧焦的电阻器、断开的灯丝、松动的导线或者接触不良的连线。然而，有可能（而且很有可能）对于电阻器或其他元件开路并没有表现出可以看见的损坏迹象。当目视检查没有任何问题时，就要用APM方法作进一步处理。
    当串联电路中出现开路，所有的电压源似乎都加在开路的两端。这是因为开路情况下阻止了电流流过联电路，由于没有电流，在任何其他电阻上（或者其他元件上）就没有电压降，因为IR=(O A)R=O V，在好电阻的每一端上的电压都是相等的，因此，电压就加在了串联电路的两端，凶为在电路中没有其他的电压降，电压也就加在了开路元件的两端，如图4. 59历示。根据基尔霍夫电压定律电源电压出现在开路电阻的两端：

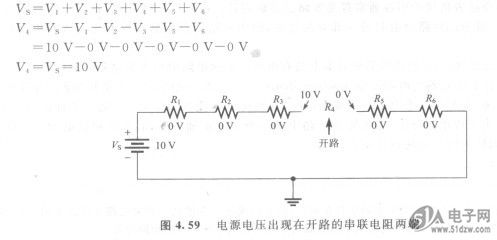

    图4. 59  电源电压出现在开路的串联电阻两端
    提示  当测量电阻时，确认没有接触表笔或者电阻的引线。如果用手抓住表笔与高值电阻的两端，测量就不准确，因为身体的电阻会影响测量值。当身体的电阻与高值电阻并联时，测量值就小于电阻的实际值。
    2．采用电压测量的二分法例子

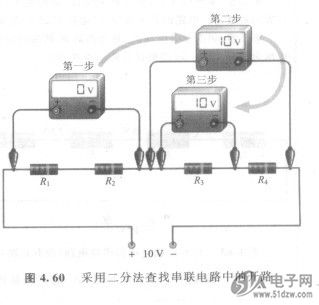

    假设电路中有4个电阻串联，通过分析( analyzing)现象（有电压但是没有电流）已经确认其中有1个电阻开路，规划(planning)通过二分法使用电压表测量(measur-ing)找到开路的电阻。这个例子的测量步骤如4.60所示。
    第一步：测量R．和R。两端的电压（电路的左半部分）。读数为OV，表明这两个电阻都没有开路。
    第二步：用电压表测量R；和R。两端的电压；读数是10V。这表明开路是在电路的右半部分，因此可能是R。或者R。是故障电阻（假设没有虚焊）。


    第三步：用电压表测量R。两端的电压，R。两端测得10V的电压，确定R。是开路电阻。如果测量R．丙端的电压，应该显示OV。这进一步确定R.3是故障元件，因为它是唯一一个有10 V电压加在它上面的元件。
