集成运算放大器(OPAMP)，简称集成运放，LPC1313FBD48是一种高增益直接耦合放大器，是最基本、最具代表性的、应用最广泛的一种模拟集成电路。集成运放最早应用于模拟计算机中，用以完成加法、减法等数学运算。随着集成电路技术的迅速发展，集成运放的应用已不再局限于信号的运算，在信号的产生、变换、处理等方面也得到了广泛的应用。如医疗领域的心电图仪、超声探测仪；自控领域的微小温差、压差、浓度差、数量差等的高灵敏度检测；信号处理领域的低噪、宽带需求等，这些产品的创新无不需要高性能集成运放。本章主要讨论集成运放在运算电路，有源滤波电路，电压比较电路等方面的应用。


    集成运放的电压传输特性
    集成运放与外电路连接方式不同，即在它的输入与输出之间接人不同的反馈网络，使得它可能工作在线性区，也可能工作在非线性区。利用这一特点，适当设计电路及选取元器件参数，就能用集成运放来实现信号的运算、处理、产生等功能。

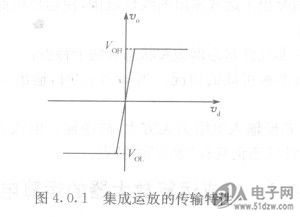

    集成运放的传输特性如图4.0.1所示，当输入信号幅度很小时，集成运放工作在放大状态，集成运放的输出电压与其两个输入端的电压之差是线性关系；当输入信号幅度比较大时，集成运放的工作范围将超出线性放大区城而到达非线性区，此时集成运放的输出、输入信号之间将不再是线性关系，而输出电压的值只有两种可能，或等于运放的正向最大输出电压，或等于其负向最大输出电压。
