非（反）逻辑关系及运算。MT28F400B3WG-8TET非逻辑关系中的事件与条件之间是一种互为否定的关系，非逻辑运算也称为求反。生活中这样的事例如图4-3 (a)所示，其中开关A与电灯Y就是非逻辑关系。开关A闭合，灯Y不能亮，灯要亮，开关必须关断。
    非逻辑关系的表达式为Y=A，A上方的横线为非逻辑运算符。非逻辑中的条件和事件是互反关系，所以表达式也可写成A=Y。图4-3 (b)非逻辑运算的真值表。

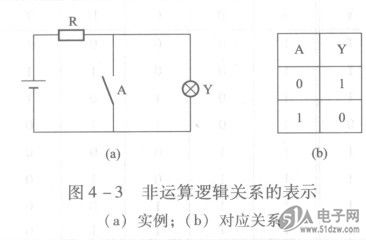

    图4-3菲运算逻辑关系的表示
    (a)实例；(b)对应关系

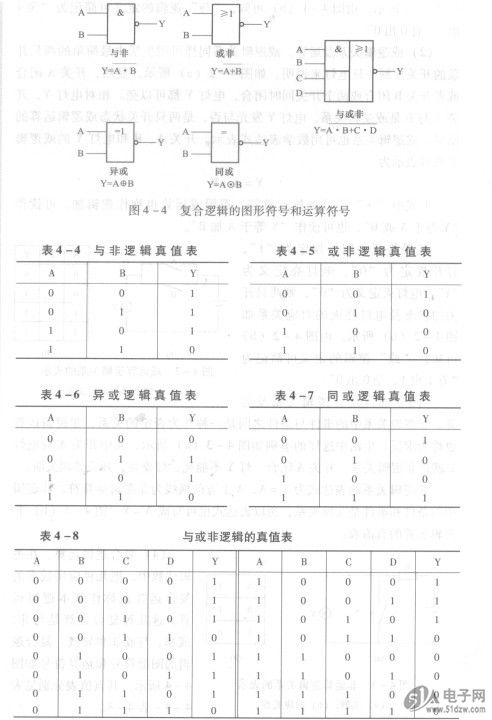

    复合逻辑运算。在逻辑代数中，把几种应用较多的复合运算也称作基本逻辑运算。这几种复合运算是与非、或非、与或非和异或。复合逻辑的图形符号和运算符号如图4-4所示。其真值表分别见表4 -4~表4-8。
