石英晶体振荡器是以石英晶体作为选频回路的正弦波振荡器。LPC1225FBD64它的特点是振荡频率的稳定性很高，广泛应用于要求频率稳定性高的电子设备中。
     石英晶体
    (1)石英晶体的结构

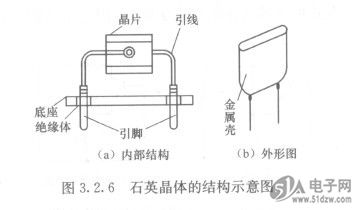

    在一块很薄的石英晶体切片的两个对应表面上涂敷银层作为极板，每个极板各引出一根引线作为电极，再加上金属或玻璃封装外壳就构成了一个石英晶体谐振器，其结构示意图如图3.2.6所示。


    (2)石英晶体的基本特性
    若在石英晶体的两个极板上加一电场，晶片就会产生机械变形；反之，若在晶体两极板间施加机械力，则在相应方向上又会产生电场，这种现象称为压电效应。如在极板间加的是交变电压，晶片就会产生机械变形振动，而机械变形振动又会产生交变电场。在一般情况下，晶片机械变形振动的振幅及对应产生的变变电场是很微弱的，当外加交变电压的频率与晶片的固有频率相等时，机械变形振动的振幅将急剧增加，这种现象称为压电谐振。因此，石英晶体又称为石英晶体谐振器，其振荡频率基本上只与晶片的切割方式、几何形状、尺寸有关，而它的形状、尺寸可以做得很精确，因此，利用石英晶体组成的振荡电路具有很高的频率稳定度。


    (3)石英晶体的符号及等效电路
    石英晶体的符号和等效电路如图3.2.7(a)和(b)所示。图中：Co是石英晶体极板之间构成的静电电容，其大小与晶片的几何尺寸、极板面积有关，一般约为几皮法至几十皮法；当晶体振荡时，机械振动的惯性可用电感L来等效，晶片的弹性可用电容C来等效，一般L的值为几十毫亨至几百毫亨，C的值很小，在0. lpF以下；晶片振动时因摩擦而造成的损耗用R来等效，为100\Q左右。
