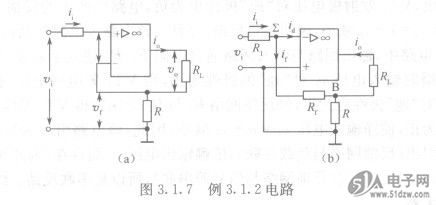

【例3.1.2】试分析图3.1.7所示放大器的反馈极性和类型，ATxmega32A4-AU求电压放大倍数AVF。


    由图3.1.7(a)可知，电阻R构成反馈网络（元件）。由于反馈信号不是直接由输出端引出（反馈网络与负载串联），所以为电流反馈；反馈信号不是直接加到输入信号注入端（反馈网络与信号源串联），所以是串联反馈。设在某一瞬时输入电压v，对“地”极性为正，由于Vi从同相端输入，所以使运放输出端对“地”电压（并非输出电压vo）也为正，其输出电流i。流经电阻R，产生反馈电压Vf -Z。R也为正，使放大器净输入电压Vd-V-Vf减小，所以是负反馈。综上，该电路为电流串联负反馈放大器。根据虚短、虚断概念有


     图3.1.7(b)电路中，电阻Rr和R构成反馈网络。反馈信号不是直接由输出端引出（反馈网络与负载R串联），所以是电流反馈，反馈信号直接加到输入信号注入端（反馈网络与信号源并联），所以是并联反馈。设在某一瞬时，输入电压ui对“地”极性为正，由于勘，从运放反相端输入，所以使其输出端对“地”电压（并非输出电压u。）为负。其输出电流i。方向如图中所示，使B点电位为负。此时，电路中产生的电流i、ir和i。的方向如图所示。在∑点，反馈电流i，与输入电流ij方向相反，使净输入电流i。一i．一玉减小，说明是负反馈。所以，该电路为电流并联负反馈放大器。根据虚短、虚断概念有
