电子产品要电源，整流、稳压来实现，
    应用三端集成块，动手制作并不难，
    三端集成分两种，固定、可调正、负分，
    三端可调317，直流正压可挑选。
    各种电子产品都需要用直流稳压电源提供工作电压，LPC2132FBD64直流电源一般由变压器先把交流电源的电压降刭所需要的低电压，然后由整流器把  整流、稳压来交流电变成单一方向的直流电。经滤波后得到基本平滑的直流电，再经稳  察蕊压电路得到不随输入电源电压的变动而改变的直流电源。
    三端固定集成稳压器是常用的一种中小功率集成稳压电路，其典型产品有W7800系列与W7900系列。三端可调集成稳压器LM317(CW317、CW217、CW117)与LM337(CW337、CW237、CW137)是近年来较新的产品。它们既保持了3个端的简单结构，又能实现输出电压的连续可调，它的外形结构与W7800系列集成稳压电路完全相同，如图6-48所示。
    CW117（正稳压器）的3个端，即①为调整端，②为输出端，③为输入端；CW137（负稳压器）的3个端，即①为调整端，②为输入端，③为输出端。

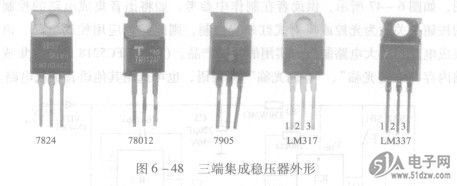

   图6 -48三端集成稳压器外形

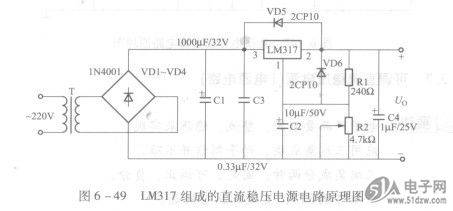

    可调三端稳压集成电路LM317的输出在1.2~37V连续可调，TO-39封装的输出电流为0.5A，TO -3封装的输出电流为1.SA。利用三端可调正压集成稳压器LM317组成的直流稳压电源电路如图6-49所示。
    电阻Rl接在稳压器的输出端2和调整端3之间，其两端电压固定在1.25V，即最低输出电压。电阻R2接在稳压器的调整端与电源地端之间。流过R2的电流包括两部分：一部分是流过Rl的电流，另一部分是稳压器调整端流出的电流。调节电阻R2可改变稳压电源的输出电压，本例电路的输出电压范围是1.25~ 18V，输出电流为1.5A。
