模拟开关、电子开关集S25FL032P0XMFI001成电路应用电路。模拟开关的电路组成及工作原理模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输入端与输出端的状态。当选通端处在选通状态时，输出端的状态取决于输入端的状态；当选通端处于截止状态时，则不管输入端电平如何，输出端都呈高阻状态。

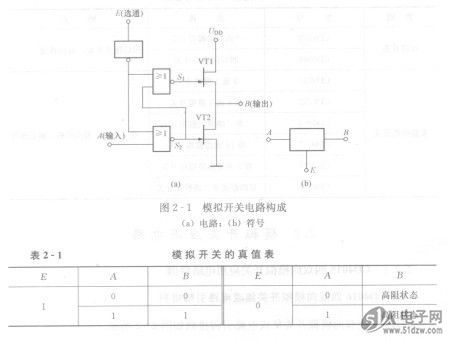

模拟开关电路是由两个或非门、一个非门及两个场效应管组成，如图2-1所示。模拟开关的真值表见表2-1。
模拟开关、电子开关集S25FL032P0XMFI001成电路应用电路。模拟开关的电路组成及工作原理模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输入端与输出端的状态。当选通端处在选通状态时，输出端的状态取决于输入端的状态；当选通端处于截止状态时，则不管输入端电平如何，输出端都呈高阻状态。
模拟开关电路是由两个或非门、一个非门及两个场效应管组成，如图2-1所示。模拟开关的真值表见表2-1。
