物品防盗报警器
发布时间:2013/10/6 16:38:39 访问次数:584

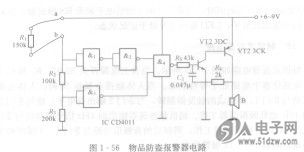

物品防盗报警器电路N25Q032A13ESC40F如图1-56所示。电路中的VT1、VT2组成音频振荡器，它受控于与非门4输出电平的状态。Ri为传感元件，它可以固定在物品上，它通过易扯断的导线a、b与电路相连接。
平时，与非门1的输入端为高电平，与非门3的输入端为低电平，因此，与非门4的两个输入端均为高电平，由VT1、VT2组成的振荡器停振，扬卢器B无报警声响。当物品被盗时，导线a或b被拉断，此时，与非门1输入端变为低电平，与非门4输出高电平，振荡器起振，扬声器B发出报警声。
四路防盗报警器该报警器不仅能发出报警声，而且可以用LED发光二极管对盗情进行指示。
物品防盗报警器电路N25Q032A13ESC40F如图1-56所示。电路中的VT1、VT2组成音频振荡器，它受控于与非门4输出电平的状态。Ri为传感元件，它可以固定在物品上，它通过易扯断的导线a、b与电路相连接。
平时，与非门1的输入端为高电平，与非门3的输入端为低电平，因此，与非门4的两个输入端均为高电平，由VT1、VT2组成的振荡器停振，扬卢器B无报警声响。当物品被盗时，导线a或b被拉断，此时，与非门1输入端变为低电平，与非门4输出高电平，振荡器起振，扬声器B发出报警声。
四路防盗报警器该报警器不仅能发出报警声，而且可以用LED发光二极管对盗情进行指示。
