或非门和与或非门

发布时间:2013/10/4 12:51:53 访问次数:21192

    如果将一个或门后面接上一M95128-WMN6TP个非门,便构成了或非门电路,如图1-2所示。



      它的输出信号Z和输入信号A、B之间是先“或”后“非”的关系,用数学函数式表达,就是Z一A-I-B
它表示Z是A、B之间是先“或”后“非”的结果。从或非门的逻辑功能可以很容易得到它的真值表,它的Z值实际上是或门Z输出全部取反的结果,见表1-4。

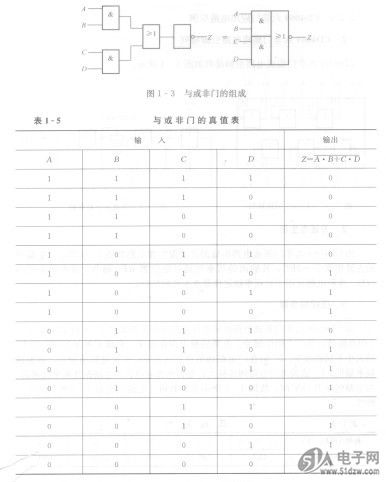

    如果把两个与门输出端分别接到一个或门的各个输入端,然后在或门的输出端再接人一个非门,便构成了与或非门,如图1-3所示。从图中可以看出,它是先“与”后“或”再“非”的逻辑关系。显然其逻辑功能为:当输入端任何一组全为“1”时,输出即为“0”;只有两组输入端中都至少有一个为“0”时,输出才能为“1”。用数学函数式表达,就是
    Z =A.B-I-C.D
    它表示Z是在A、B和C,D分别相“与”之后,把这两个相“与”的结果再“或”一次,最后再取反的结果。根据与或非门的逻辑功能,可以写出它的真值表,见表1-5。由于与或非门有两组输入,共有16种组合,所以与或非门的真值表是比较复杂的。



    如果将一个或门后面接上一M95128-WMN6TP个非门,便构成了或非门电路,如图1-2所示。



      它的输出信号Z和输入信号A、B之间是先“或”后“非”的关系,用数学函数式表达,就是Z一A-I-B
它表示Z是A、B之间是先“或”后“非”的结果。从或非门的逻辑功能可以很容易得到它的真值表,它的Z值实际上是或门Z输出全部取反的结果,见表1-4。



    如果把两个与门输出端分别接到一个或门的各个输入端,然后在或门的输出端再接人一个非门,便构成了与或非门,如图1-3所示。从图中可以看出,它是先“与”后“或”再“非”的逻辑关系。显然其逻辑功能为:当输入端任何一组全为“1”时,输出即为“0”;只有两组输入端中都至少有一个为“0”时,输出才能为“1”。用数学函数式表达,就是
    Z =A.B-I-C.D
    它表示Z是在A、B和C,D分别相“与”之后,把这两个相“与”的结果再“或”一次,最后再取反的结果。根据与或非门的逻辑功能,可以写出它的真值表,见表1-5。由于与或非门有两组输入,共有16种组合,所以与或非门的真值表是比较复杂的。
