这个延时开关在使用时，只要用MBR2040CT手触摸一下金属板M，排气扇即可工作，约Imin后自动停止工作，使用非常方便。

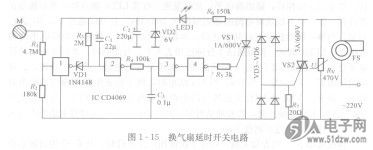

    延时开关由CD4069六非门集成电路中的4个非门及外围元件组成，其电路如图1-15所示。当人手触摸金属板M时，人身的杂波信号使非门1输出低电平，通过VD1向Cl充电，非门2输出高电平，并通过R4向C3充电，这样会使后级的晶闸管开关电路的导通时间略滞后一些，否则晶闸管VS1导通后会因直流电压下降而使Cl充电不足，影响延迟时间。经R4、C3短暂延时后，非门3输出低电平，非门4输出高电平，触发VS1导通，排气扇FS得电工作。当手离开金属板M后，非门1变为高电平，Cl通过R3放电，放电结束时，非门2输出低电平，使电路恢复到原来状态，排气扇FS停止换气工作。
