1．用  途74HC393N
    信号无线传输黾路。
    2．原  理

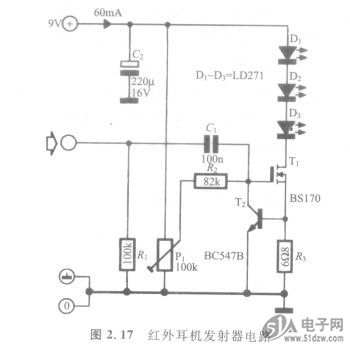

    电路如图2.17所示。该电路通过发射光信号将信息传输到无线耳机。三个红外LED的静态电流由T．提供，其大小由P．决定。当音频信号输入到T．的栅极时，通过LED的电流被调制，二极管发射的光的强度也被调制。
    图2. 17红外耳机发射器电路


    为避免栅极电压过载而使LED电流过高，由R。和T。组成的电流限制器限制LED电流低于lOOmA。
    BS170的最大耗散在环境温度25℃时为830mW，最大漏极电流为500mA。因此，即使T，过载，也不会超过这些限制。
    通过LED的最佳静态电流应使得接收机的失真最小。
    发射机工作电压9V，电流60mA。因此，需要使用电源适配器，必须将电源适配器的地线与音频信号的地线隔离，以防止干扰和反馈。
    光传输是定向的，可以通过在不同角度放置LED来提高覆盖范围。在LED后加反射镜可以延长作用距离。当输人为100～200mV时，作用距离为2m左右。
