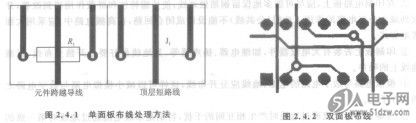

X-Y坐标布线是一种双面印制板M25P20-VMN6TPB布线方法。布设在印制板一面的所有导线都与印制线路板的X轴平行，而布设在另一面的所有导线都与印制线路板的y轴平行，两面的导线正交，印制板两面导线的相互连接通过孔（金属化孔、导线）实现，如图2.4.2所示。

    布线板层选择。印制板布线可以采用单面、双面或多层，电子设计竞赛中一般应首先选用单面印制板，其次是双面印制板。竞赛过程中不能够选用多层板。在训练过程中，为满足设计要求时，选用多层板，需要找专业厂商加工。
    布线方向。设计应按一定顺序方向进行，例如可以按由左往右或由上而下的顺序进行。在满足电路性能及整机安装与面板布局要求的前提下，从焊接面看，元器件的排列方位尽可能保持与原理图相一致，布线方向最好与电路图走线方向相一致，这样做便于电路的检查、调试及检修。
