电路出现故障时，FQPF8N60C并不一定都反映在电位出现“逻辑不明”状态，如本应当是逻辑“1”时，电位却为0.3 V。此时应当根据电路的逻辑功能判断电位是否正确，再进行进一步的分析。如当与非门输出端与外电路隔离后仍然出现输入、输出端同时都为“1”电位的现象，则说明该与非门损坏。

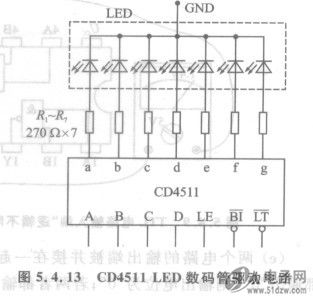

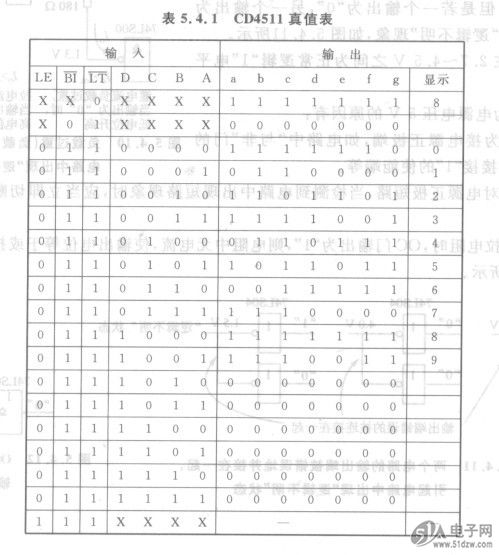

    对于组合电路，由于输入、输出端较多，注意观察电路的输出结果，检测各个输入端的逻辑状态经常可以直接判断电路的故障所在。例如，使用CD4511 LED数码管驱动电路如图5.4.13所示，真值表如表5.4.1所列。
    从真值表分析CD4511的逻辑功能，可见：
    ①当试灯端LT有效时（“0”电位），无论其他引脚处于什么状态，LED数码管都应当显示“8”。
    ②灭灯端BI有效时（“O”电位），无论LT端及数据输入端处于什么状态，LED数码管应当没有显示。
    ③保持端(LE)有效时（“1”电位），LED数码管保持原显示数字不变。


    ④正常情况下，无论输入端为何种状态，LED数码管只会出现O～9这10个数字符号和全灭共11种状态，不会显示O～9数字以外的任何符号。
    分析清楚逻辑功能以后，根据故障现象和检测集成电路引脚电位来区分故障在集成电路内部还是在外围电路。
