占空比分析仪电路
发布时间:2013/9/7 20:28:48 访问次数:1271
1.用 途
测量仪器。

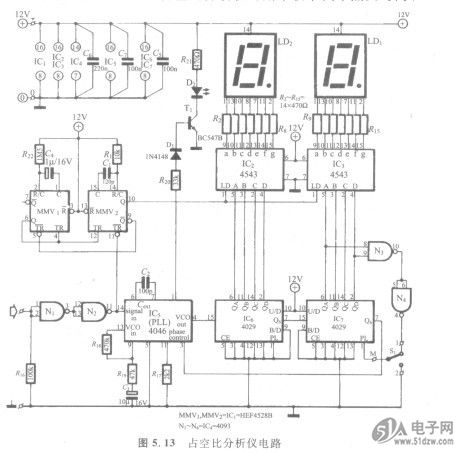

2.原 理
电路如图5.13所示。74LS145DR占空比分析仪可用于校准汽车点火时间、N1~N4=IC4-4093开关电源电路、脉宽调制电路和传感器调理等电路测试。这个电路占空比测量精度为1%,或点火角度为1。;测量范围为1%~99%,频率范围为1.5 Hz~lOkHz;电路电源电压为12V,电流损耗仅50mA。
电路原理非常简单,锁相环IC: (4046)和分频器IC6( 4029)、IC,(4029)对输入信号进行100倍频,IC6、IC。输出的BCD码直接输出到译码器IC2 (4543)、IC。(4543)。计数器的状态仅在输入信号的下降沿到来时锁存和显示。因为计数器在每个脉冲周期中都计数到100,且由输入信号的上升触发,因此输入信号下降沿锁存的计数器状态就是输入信号占空比的百分数。锁存脉冲信号由单稳态电路ICl (4528)中的MMV2产生,脉冲宽度由RlC,决定,MMV2决定锁存脉冲信号的最小间隔,脉冲间隔由R22 C4决定,以确保显示器不闪烁。计数过程中的每个锁存值都会在显示器上停留0.5s。Sl是占空比(位置1)和点火角度(位置2)读数切换开关。电路的输入阻抗是100 kfl,要求输入信号大于8VP,增加前置放大电路可以提高电路的灵敏度。
