1．屏蔽导线不接地端头的加工
    屏蔽导线在内外两层绝缘层中间有一层铜质编织套。HEF4094BT屏蔽导线不接地时端头的加工过程具体如下：

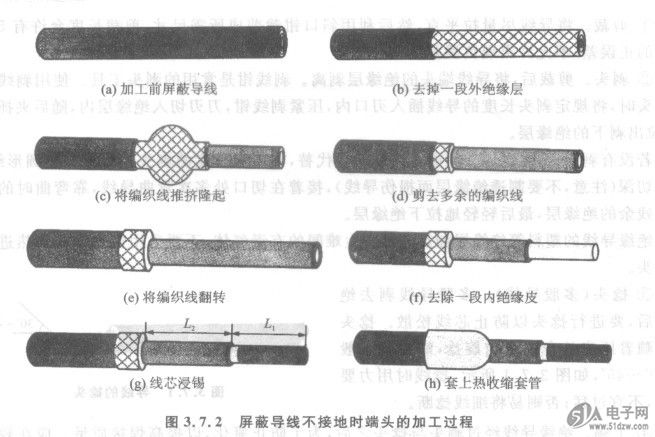

    ①将屏蔽导线拉直，根据要求裁剪成所需尺寸，剪裁长度允许有s%～10%的正误差，不允许出现负误差，如图3.7.2(a)所示。
    ②采用小刀切开外绝缘护套，深度直达铜质编织套层，撕下外绝缘护套，去掉一段外绝缘层，如图3.7.2(b)所示。
    ③较细、较软的铜编织线，左手拿住屏蔽线的外绝缘层，用右手指向左推编织线，使编织网线推挤隆起，如图3.7.2(c)所示。


    ④使用剪刀将推挤隆的编织网线剪掉一部分，如图3.7.2(d)所示。
    ⑤将编织网线翻转，如图3.7.2(e)所示。
    ⑥再使用剥线器去掉一段内绝缘层，如图3.7.2(f)所示。
    ⑦将裸露的线芯上锡，如图3.7.2(g)所示，Lz的长度取决于工作电压，工作电压大于500 V，L2为10～20 mm;工作电压在500～1 000 V，L2为20～30 mm;工作电压为3 000 V，Lz大于30 mm。
    ⑧最后在编织网线部分套上热收缩套管，如图3.7.2(h)所示。
