1．用  途
    红外信号检测电路。
    图5. 25红外探测器电路
    2．原  理
    电路如图5.25所示。74LVC04APW该电路能够检测并指示红外遥控器工作是否正常。遥控器发送的红外信号由Ti检测，通过T2驱动Di发光。T．是红外光敏三极管，当红外光照射到Ti上时，T1导通，从而使Tz导通，Di发光。Di的发光强度直接反应红外信号的强度。


    1．用  途
    测试晶体状态。
    2．原  理

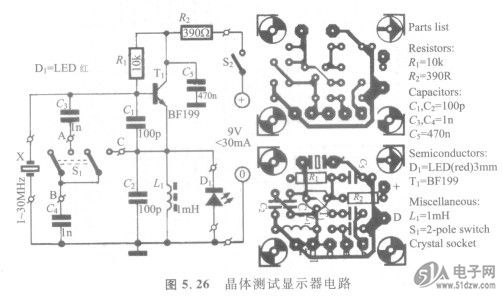

    电路如图5.26所示。T，构成一个电容器三点式振荡电路，当被测试的晶体能够振荡时D．发光。电路主要用于测试1--30MHz的基波晶体，但是也能够测试泛音晶体。测试1～4MHz晶体时，闭合开关Sl电路振荡更加稳定。
