1．用  途
    电源故障报警电路。


    2．原  理

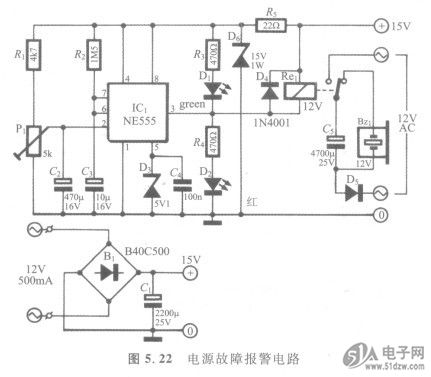

    电路如图5.22所示。该电路由定时器芯片ICl (NE555)构成，74LV1G125ACME-E其特点是能够检测自己的电源电压，并且可以在电源故障以后，驱动蜂鸣器连续发出声音。可以将该电路添加到现有的设备中，在电源故障时及时报警。
    IC,连接成单稳态电路，当电源电压正常时，IC1的3脚输出低电平，D1发光，同时继电器Rei吸合，12V交流电源经过Ds整流后给C5充电。一旦电源电压低于设定的值（由Pl确定），IC1被触发，经过大约7s后，IC1的3脚输出高电平，D2发光显示故障，同时，Rei释放，电容器上的电压通过继电器触点使得蜂鸣器Bzi发声。由于电解电容器的容量较大，Bzi将持续发声30s。
    如果电源电压突然为零，Rei立即释放，Bzi发声30s。
    由于Pl和接地间的一个高容量的电解电容器，电源电压的瞬时变化被电解电容器平滑了，电路不能检测，如果需要检测电源电压的瞬时变化，必须去掉C2。R2 C3的值决定报警电路时间（t=1.lR2 C3）。
