1．稳压二极管典型直流稳压电路分析
    稳压二极管主要用来构成直流稳压电路，UFE1300-96S24PJ(UFE1300-5)这种直流稳压电路结构简单，稳压性能一般。如图7-35所示是稳压二极管构成的典型直流稳压电路，电路中的VD1是稳压二极管，Rl是
    2．电子滤波器中稳压二极管电路分析
    如图7-36所示是电子滤波器中的稳压二极管应用电路，电路中VD1是稳压二极管，VT1是电子滤波管，Cl是VT1基极滤波电容，Rl是VT1管偏置电阻。

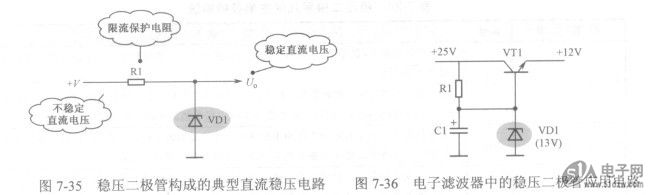

    图7-35稳压二极管构成的典型直流稳压电路    图7-36  电子滤波器中的稳压二极管应用电路
    在稳压二极管导通后，将VT1管基极电压稳压在13V，根据三极管发射结导通后的结电压基本不变的特性可知，这时VT1管发射极直流输出电压也是稳定的，达到稳压直流输出电压的目的。
    3．稳压二极管构成的浪涌保护电路分析

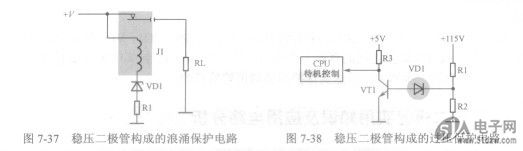

    如图7-37所示是稳压二极管构成的浪涌保护电路，在电路中Jl是继电器，VD1是稳压二极管，Rl是限流保护电阻，RL是负载电阻。


    当工作电压+V没有浪涌出现时，+V电压没有高到足以使稳压二极管VD1导通的程度，这时VD1截止，没有电流流过继电器Jl，Jl的触点保持接通状态，+V遁过继电器触点为负。
    4．稳压二极管构成的过压保护电路分析
    如图7-38所示是稳压二极管构成的过压保护电路，这是电视机中的具体应用电路。电路中VD1是稳压二极管，VT1是控制管，+115V是主工作电压。
