1．用  途
    总线电路。
    2．原  理

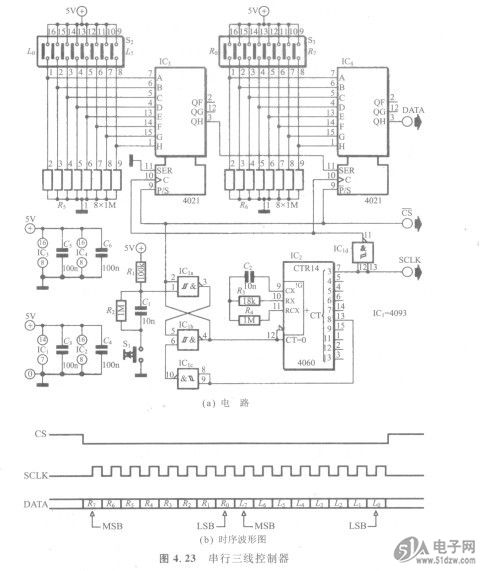

    电路如图4. 23(a)所示。有些集成电路的工作状态取决于其内部的控制寄存器，74HCT244DW这些集成电路与处理机之间的通信通常采用三线制。该电路使用两片移位寄存器IC3和IC4 (4021)将两个8位的控制字转换为串行，控制字由两个DIP的开关S2和S3设置。并行输入写入(9脚)的操作是异步，即一旦9脚为高电平，输入端A～H的数据被写入寄存器，而9脚为低电平时，在下一个时钟脉冲的上升沿，数据就被移位到QH端（3脚）。由于IC3的QH与IC4的串行输入端连接，所以经过16个时钟脉冲后，16位控制字转换为16个串行数据脉冲。


    时钟脉冲由振荡、分频器IC2 (4060)卢生。分频器的第一个输出是Q3。由于数据的移位和接收都发生在时钟脉冲的上升沿，为了确保时钟边沿的变化发生在数据位的中间，时钟脉冲经ICid反相后加到移位寄存器。
    按动Sl，由IC1。和IClb组成的RS触发器置位，ICih输出低电平，IC2～IC4的使能端有效，数据发送过程开始，经过16个时钟脉冲后，数据发送完成，大概需要120ms。IC2的Q8输出高电平，经IC1。反相后复位RS触发器（发生在最后一个时钟脉冲下降沿后20～30tLS）．IC2～IC4的使能端无效。时序波形如图4.23(b)所示。
    电路的工作电流取决于电阻R。和R。，当DIP开关闭合时，每个支路电流不大于0.ImA。
