1．用  途
    RAM数据保护电路。
    2．原  理
    DS1210是DS公司一种RAM数据保护控制器，74HCT1G08GW它与锂电池和CM()S RAM组合可以保存RAM数据很多年。该芯片的功能之一是向RAM供电，当电源正常时，DS1210直接用电源给RAM供电，一旦电源失效，DS1210将RAM的供电切换到主电池上，当主电池没电时，该芯片还能够切换到备用电池上，以确保可靠保存RAM上的数据。芯片内部电子切换的电压降小于0.3V。


    图4. 21所示电路是该芯片的应用之一。当主电池电压下降到2V以下时，DS1210禁止对RAM的所有读和写操作。只要电池有电，RAM上的数据将不会丢失。该电路可以用到一个现有设备中，其中，IC2是现有设备中需要保护的RAM插座。

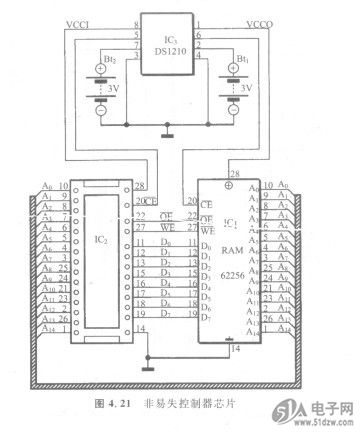

     图4. 21非易失控制器芯片
