1．用  途
    信号产生电路。
    2．原  理

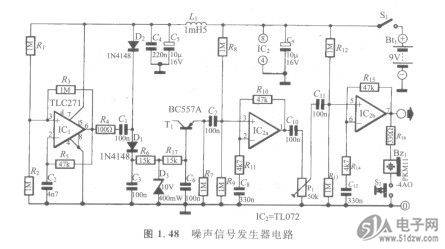

    电路如图1.48所示。74HC245ADW噪声发生器用于测量放大器和接收机自身噪声，以及进行其他音频设备的测量。传统的低频噪声信号发生器是基于气体放电管的随机电流特性实现的，该电路没有使用气体放电管，而是利用了双极三极管基极与发射极的反偏特性。


    噪声电压是由三极管T．产生的。三极管B-E结的特性类似于一图1.48  噪声信号发生器电路个反向击穿的二极管，击穿电压为9V，实际产生噪声电压的偏置为10V。为了确保电路能够在9V电源下工作，IC．组成一个方波振荡器，频率为2750Hz左右，C1、C2、D3和D2组成倍压电路，使得D3上的直流电压稳定在10V。
    R．，和C。组成的低通滤波器抑制方波信号的频谱出现在噪声频谱中。两级运放IC1。和IC2。在10Hz～300kHz的频率范围内对噪声信号放大10倍。输出噪声电压的幅度由电位器P，设置。输出噪声电压可通过闭合S2使用交流蜂鸣器来测试。
    采用9V电池供电时，电路消耗电流为5～6mA。
