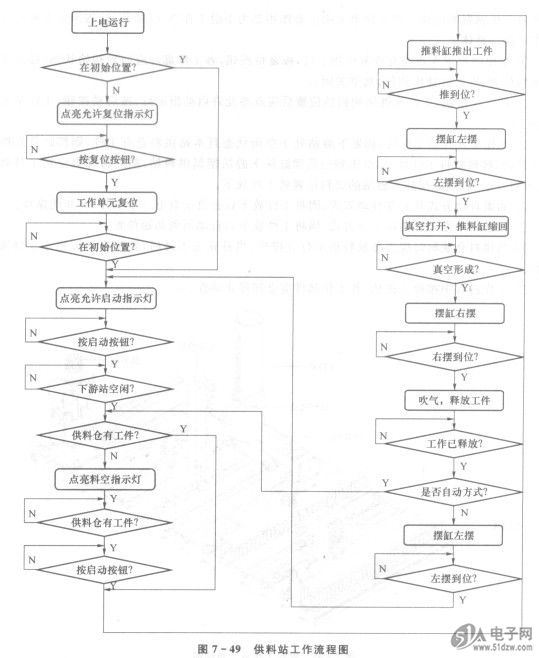

分析供料站的控制要求及工作过程，74AHC1G08GW可绘制出该站的工作流程图，如图7-49所示。根据工作流程图即可编写供料站的顺序功能图，然后再孝虑停止功能、急停功能及通信功能的实现。如果用梯形图来编制顺序功能图，在停止及急停时，系统应立即对所有步信号、面板输出及控制输出进行复位，并切换到顺序功能图的第一步。


    系统资源分配

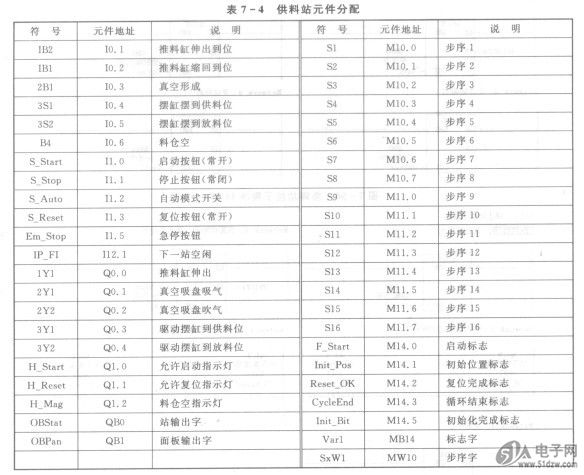

    MPS的供料工作单元采用CPU 313C - 2DP进行控制，该CPU本体上集成有16点的数字量输入及16点的数字量输出。按硬件组态结果，数字量输入占用IBO和IB1两个字节，其中IBO被连接到本站各位置开关及传感器，IB1被连接到控制面板上的按钮及开关；数字量输出占用QBO和QB1两个字节，其中QBO被连接到本站的电控阀上，用来控制各执行机构，QB1被连接到输出面板上，用来控制各指示灯；通信数据区占用实际输入／输出以外的输入及输出映像区，本站选用IB12～IB15、oBi2～oB15作为通信数据区。具体分配如表7-4所列。
