控制方案5-用定时器实现
发布时间:2013/8/27 20:35:42 访问次数:843
方案1用基本逻辑指令实现了两台电动机的单按钮启／停控制，其中使用了Fl、F2和F3等志分别表示操作按钮操作的次数。如果用KM1和KM2直接取代Fl和F2，BCX55-16E6327则程序扫描时KM1和KM2将被反复多次扫描，其最终状态则由最后一条指令串决定，而无法实现要求的功能。

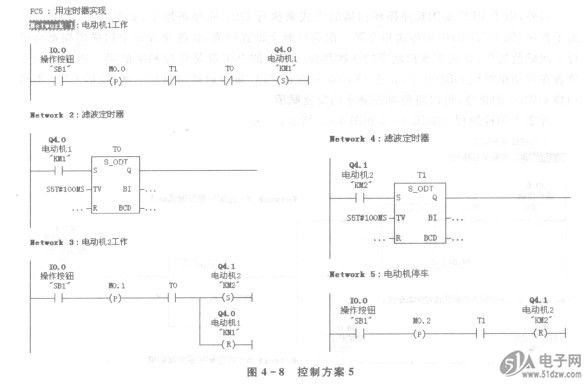

为避免一个周期多次反复扫描KM1和KM2，可使用定时器进行滤波，只要定时器的设定值略大于2个扫描周期时间，就可确保一个周期只对KM1和KM2扫描一次，避免重复赋值而导致错误。PLC的一个扫描周期一般小于10 ms，所以可以将定时器的初值设为100 ms。方案5的控制程序如图4-8所示。
FC5：用定时器实现
方案1用基本逻辑指令实现了两台电动机的单按钮启／停控制，其中使用了Fl、F2和F3等志分别表示操作按钮操作的次数。如果用KM1和KM2直接取代Fl和F2，BCX55-16E6327则程序扫描时KM1和KM2将被反复多次扫描，其最终状态则由最后一条指令串决定，而无法实现要求的功能。
为避免一个周期多次反复扫描KM1和KM2，可使用定时器进行滤波，只要定时器的设定值略大于2个扫描周期时间，就可确保一个周期只对KM1和KM2扫描一次，避免重复赋值而导致错误。PLC的一个扫描周期一般小于10 ms，所以可以将定时器的初值设为100 ms。方案5的控制程序如图4-8所示。
FC5：用定时器实现
