选择分支流程的编程
发布时间:2013/8/28 21:18:57 访问次数:843

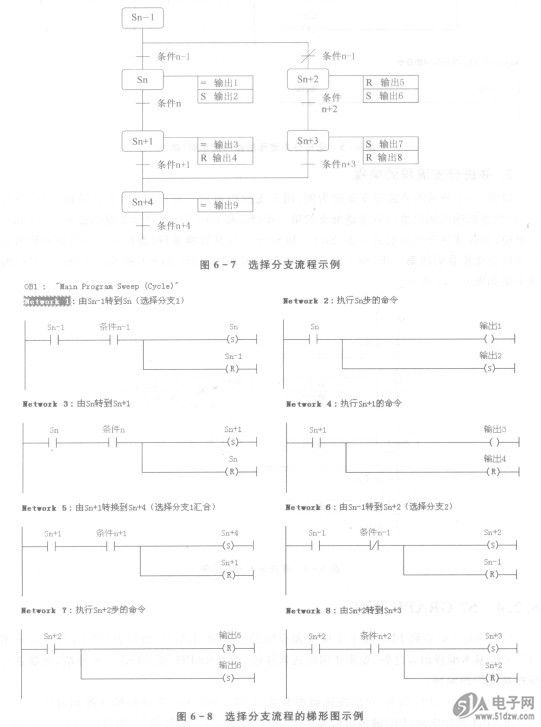

以图6-7所示的选择分支流程为例,PESD1206Q-240用分支前的最后一步(Sn-l)及其转换条件(条件n-l)的逻辑输出置位两个分支中其中一个分支的第一步(Sn或Sn+2),并对分支前的最后一步(Sn-l)复位;其中一个选择分支的最后一步(Sn+l或Sn+3)及其转换条件(条件n+l或条件n+3)的逻辑输出置位汇合后的第一步(Sn+4),并对相应分支的最后一步(Sn+l或Sn+3)复位,对应的梯形图如图6-8所示。
并进分支流程的编程

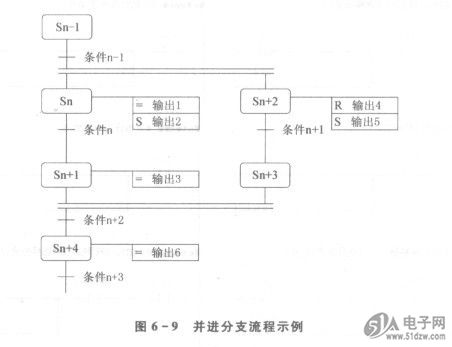

以图6-9所示的并进分支流程为例,用分支前的最后一步(Sn-l)及其转换条件(条件n-l)的逻辑输出同时置位各并进分支的第一步(Sn和Sn+2),并对分支前的最后一步(Sn-1)复位;用各并进分支的最后一步(Sn+l和Sn+3)及其转换条件(条件n+2)的逻辑输出置位并进分支汇合后的第一步(Sn+4),且对各分支的最后一步(Sn+l和Sn+3)复位,对应的梯形图如图6 -10所示。
以图6-7所示的选择分支流程为例,PESD1206Q-240用分支前的最后一步(Sn-l)及其转换条件(条件n-l)的逻辑输出置位两个分支中其中一个分支的第一步(Sn或Sn+2),并对分支前的最后一步(Sn-l)复位;其中一个选择分支的最后一步(Sn+l或Sn+3)及其转换条件(条件n+l或条件n+3)的逻辑输出置位汇合后的第一步(Sn+4),并对相应分支的最后一步(Sn+l或Sn+3)复位,对应的梯形图如图6-8所示。
并进分支流程的编程
以图6-9所示的并进分支流程为例,用分支前的最后一步(Sn-l)及其转换条件(条件n-l)的逻辑输出同时置位各并进分支的第一步(Sn和Sn+2),并对分支前的最后一步(Sn-1)复位;用各并进分支的最后一步(Sn+l和Sn+3)及其转换条件(条件n+2)的逻辑输出置位并进分支汇合后的第一步(Sn+4),且对各分支的最后一步(Sn+l和Sn+3)复位,对应的梯形图如图6 -10所示。
