实数比较指令有3种形式，其指令格式、说明及示例如表4-7所列。
    对于STL形式的指令，HR10A-7P-6P(74)则直接对累加器2的内容与累加器1的内容进行比较，如果比较结果为真，则指令的RLO=1。比较结果将影响状态字的CC1和CCO。


    对于LAD和FBD形式的指令，当使能端有效时，则对由参数IN1提供的实型(REAL)数据与由IN2提供的实型(REAL)数据进行比较，如果比较结果为真，则输出1；否则，输出o。

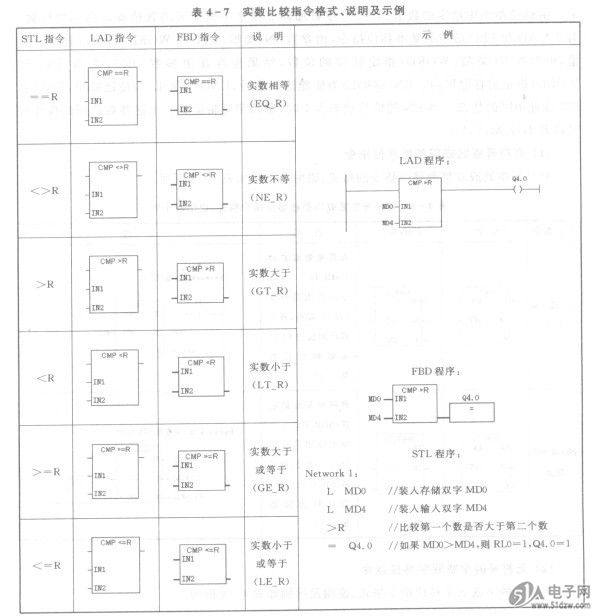

    表4-7实数比较指令格式、说明及示例
    示例中，直接对两个实型数据MDO和MD4进行比较，如果MDO的内容大于MD4的内容，则说明比较结果为真，输出Q4.O为1，否则Q4．O为O。
