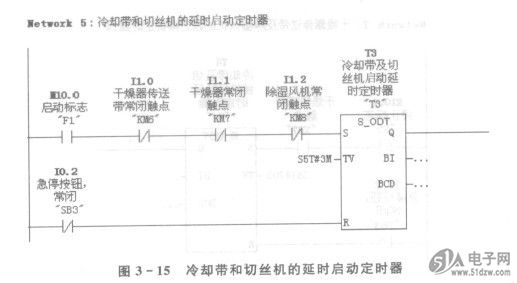

用干燥器传送带、热辐射干燥器及除湿风机控制接触器KM6、KM7、KM8的常闭触点及启动标志Fl共同启动180 s冷却带和切丝机的延时启动定时器T3，如图3-15所示。HR10A-7J-6P(73)当按动急停按钮时，T3应立即复位。
    lletiork 5：冷却带和切丝机的延喇启动定时器


    图3 - 15冷却带和切丝机的延时启动定时器

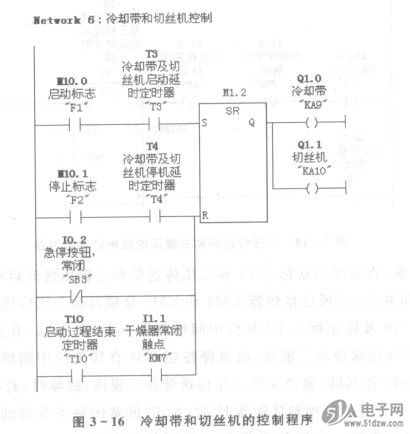

    根据控制要求，直接用启动标志Fl、冷却带及切丝机延时启动定时器T3置位中间继电器KA9和KA10，并通过接触器KM9和KM10启动冷却带和切丝机；由20 s延时停机定时T4及停止标志F2复位中间继电器KA9和KA10，并通过接触器KM9和KM10正常关闭对应冷却带和切丝机；由急停按钮SB3直接复位中间继电器KA9和KA10，并通过接触器KM9和KM10紧急关闭冷却带和切丝机；故障时，若在故障点之前，则直接用热辐射干燥器控制接触器KM7的常闭触点及启动定时器Tl0共同关闭冷却带和切丝机。冷却带和切丝机的控制程序在FC3中完成，如图3-16所示。
    Ietio工k 6：拎却带和七丝机控制
    图3 - 16冷却带和切丝机的控制程序
