1．液晶显示基本原理解说

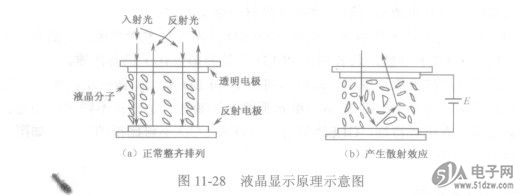

    如图11-28所示是液晶显示原理示意图。如图11-28 (a)所示，AEO20G48N-L在两电极之间夹持一薄层液晶，经特定处理使其分子整齐排列，此时液晶对外界入射光线没有散射作用，呈透明色。
    (a)正常整齐排列    (b)产生散射效应
    图11-28液晶显示原理示意图


    如图11-28 (b)所示，如果在两层电极之间加上适当的直流电压，液晶中的离子（预先在液晶中掺入杂质而形成）产生定向运动，在离子运动中使液晶分子因为受到碰撞而出现旋转，使原先排列整齐的液晶分子成为无规则的状态，此时会对外界入射的光线产坐散射，使原先透明的液晶变成乳白色（这称为动态散射效应），这样与透明色产生色差，从而可利用这一色差进行显示。
    在液晶出现乳白色后，如果将加在电极上的电压去除，很短时间内液晶分子又会自动恢复原先的排列整齐状态。
    2．液晶显示器种类
    利用液晶的动态散射效应可以制戚液晶显示器。液晶显示器察两种；誓种是分段式液晶显示器，另一种是点阵式液晶显黍器。

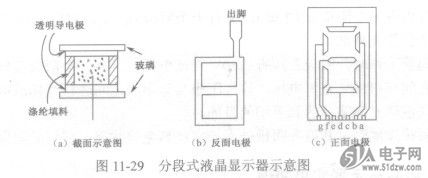

    如图11-29所示是分段式液晶显示器示意图。图11-29 (a)所示是这种显示器的截面示意图。在平整度很好的玻璃上喷上二氧化锡透明导电层，在涂有导电层的基片上光刻成图11-29 (c)所示图形的正面电极。在另一块玻璃上制作成图11-29 (b)所示的8字形背面电极，再在两块玻璃间灌注液晶并封装好，这就是液晶显示器。
