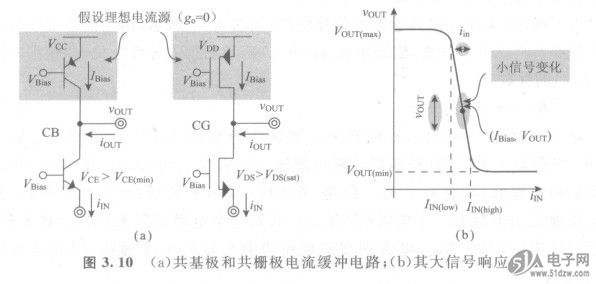

知图3.lO(a)所示，共基极(CB)、共栅极(CG)电路将它们的基极或栅极连接到交流地。因为集电极或栅极的电流跟基极一发射极或栅极一源极之间的电压有很强的关系，PIC24LC21跟集电极或漏极的电压关系很弱，基极、发射极、栅极以及源极是很好的输出端而集电极和漏极则不是。正因为如此，在CB或CG电路中唯一其他可用的输入端就是发射极或源极。类似地，因为增益电流流过集电极、发射极、漏极和源极，再加上发射极和源极在CB或CG电路中已经另作他用，所以集电极或漏极是唯一可用的输出端。


    尽管CB／CG电路的行为可通过电压增益特性描述，但它的电流缓冲特性是很明显的，因为任何流进或流出发射极或源极的电流都是流到集电极或漏极结束（或者它们的大部分，对于BJT，仅有非常小的一部分作为基极电流消耗）。在任何情况下，接一个电压到发射极或源极来设置CB／CG晶体管的基极一发射极或栅极一源极电压，给定基极或栅极的偏置电压，结果产生它的有效输入电流。然而在实际情况中，由CC／CD发射极／源极跟随器的输出阻抗可知，由于发射极或源极呈现低阻抗，发射极或源极是很好的输入电流端，并且发射极或源极的电流大约等于集电极或漏极的电流，所以CB或CG晶体管也是很好的电流缓冲器。
