如图10-13所示是场效应管和晶体三极管混合放大器。ADN40-24-3PM-C电路中，VT1是场效应管，VT2是晶体三极管。

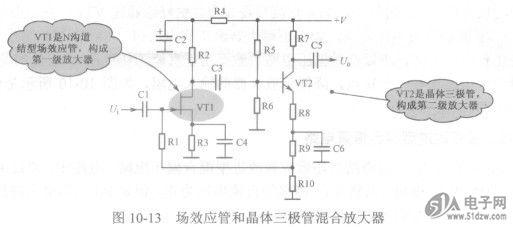

    图10-13场效应管和晶体三极管混合放大器
    R3是VT1源极电阻，将源极直流电压抬高，Rl为VT1栅极加上直流电压，但是栅极电压仍然低于源极电压，这样栅极为负偏压。R2将直流工作电压加到VT1漏极，R2的作用与晶体三极管电路中集电极负载电阻一样。
    ji R5和R6构成分压式偏置电路，为VT2基极提供直流电压。R7是VT2集电极负载电阻，R8、R9和Rl0串联后构成VT2发射极电阻。


    输入信号U经耦合电容Cl加到VT1栅极，经放大后从漏极输出，经过级间耦合电容C3耦合，加到VT2基极，经过VT2放大后从集电极输出，由输出端耦合电容C5加到后级电路中。
    电阻R1不仅是VT1偏压电阻，也是级间负反馈电阻。从VT2发射极电阻Rl0上取出的直流负反馈电压，加到VT1栅极，构成两级放大器之间的环路负反馈电路，以稳定两级放大器的直流工作。
    由于VT2的旁路电容C6将Rl0上的交流信号旁路到地，这样Rl不存在交流负反馈，只有直流负反馈。
    电路中，R4和C2构成级间滤波，退耦电路，消除可能会出现的级间交连现象。回电子管实用知识及直流电路分析
