1．典型应用电路

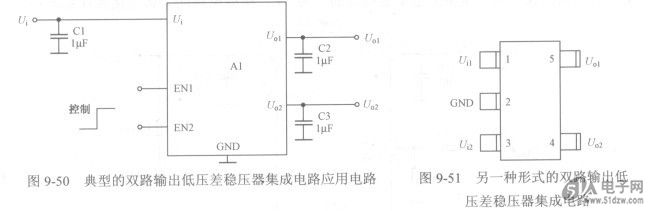

    双路输出低压差稳压器集成电路能够输出两种独立的稳定直流电压，DS1200-3且可以进行每路直流输出电压的控制。如图9-50所示是典型的双路输出低压差稳压器集成电路应用电路。
    电路中，U是不稳定的直流输入电压，Uol和U02分别是经过集成电路Al稳定后得到的两个直流输出电压。Cl是输入端滤波电容，C2和C3分别是两路输出端的滤波电容。GND是接地端。
    EN1是第1路控制端，当它为高电平时第1路有直流电压输出Uol，当它为低电平时第1路无直流电压输出。EN2是第2路控制端，当它为高电平时第2路有直流电压输出U02，当它为低电平时第2路无直流电压输出。
    如图9-51所示是另一种形式的双路输出低压差稳压器集成电路(TQ6411)，它采用SOT23-5封装。这一集成电路的特点是输入直流电压是两个，即U1和Ui2，与前面一种双路输出低压差稳压器集成电路不同。


    图9-50典型的双路输出低压差稳压器集成电路应月电路    图9-51另一种形式的双路输出低
    压差稳压器集成电路
    双路输出低压差稳压器集成电路有多种规格的输出电压值，例如，有1.8/2.8V、1.5/3.3V、1.5/3.OV等规格。
    2．集成电路引脚功能

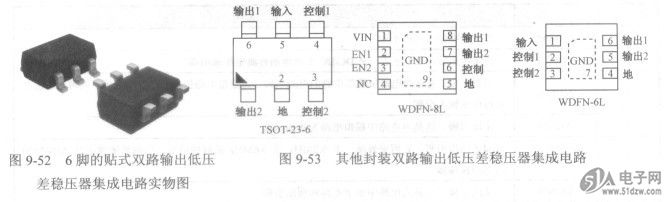

    如图9-52所示是6脚的贴式双路输出低压差稳压器集成电路实物图。双路输出低压差稳压器集成电路有多种封装形式和多种引脚规格，如图9-53所示。
