这里以SC1308L集成电路为例，介绍阅读集成电路资料的方法。
    SC1308L是一个双通道立体声耳机驱动电路，性能十分出色，它采用CMOS工芝，主要适用于便携式数字音频装置。SC1308L米用8引脚的DIP或SOP封装，和TDA1308兼容，引脚排列和应用电路图都是最优化的设计，既节约成本又便于PCB的设计。
     图9-11  DIP-8和SOP-8封装示意图


     工作温度范围大、采用CMOS工艺、工作电源纹波抑制能力强、低功耗、高信噪比、谐波失真小、输出电压范围大、可在低电源电压下工作。
    主要应用于便携式数字音频系统、高保真音频系统、随身听、CD-ROM等。
    如图9-11所示是DIP-8和SOP-8封装示意图。


    同一型号集成电路会有多种封装形式。
    SC1308L引脚排列和内部框图

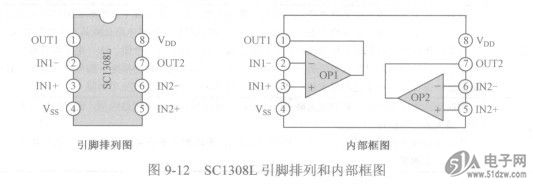

    如图9-12所示是资料给出的集成电路SC1308L引脚排列和内部框图。如表9-10所示是SC1308L引脚作用说明。
