1．快恢复和超快恢复二极管特点及应用解说
    快恢复和超快恢复二极管可广泛用于开关电源、脉宽调制器(PWM)、不间断电源(UPS)、交流电动机变频调速（VVVF）、高频加热等装置中，DS450-3-003作为高频、大电流的续流二极管或整流管。
    2．快恢复和超快恢复二极管外形特征及内电路解说
    如表7-27所示是几种快恢复和超快恢复二极管实物照片。
    表7-27几种快恢复和超快恢复二极管实物照片

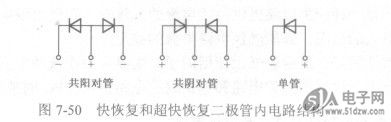

    快恢复和超快恢复二极管有单管和双管之分。双管的引脚引出方式又分为共阳和共阴，如图7-50所示。
    图7-50快恢复和超快恢复二极管内电路结构


    常用的小功率快恢复二极管有FR系列和PFR系列等，常用的中、大功率快恢复二极管有RC系列、MUR系列、CTL系列等。
    3．快恢复和超快恢复二极管引脚识别方法

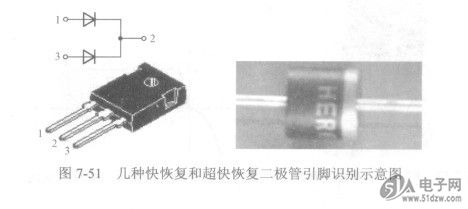

    如图7-51所示是几种快恢复和超快恢复二极管引脚识别示意图，带有色环的一端为负极引脚。
    图7-51几种快恢复和超快恢复二极管引脚识别示意图
