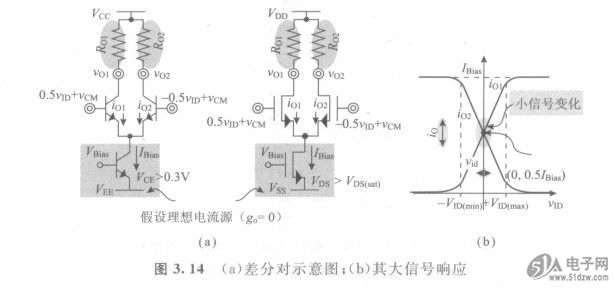

差分对是一对发射极／源极耦合晶体管，如图3.14(a)所示，具有一个尾电流源连接在它们的共射／源极上，这样的目的是使流过两晶体管的电流之和仍为常数。PlSI1024-60LJ因为有两个晶体管和两个电流，所以也有两个集电极／漏极输出端。晶体管基极／栅极上信号的平均值组成各自输入的共模部分（即共模电压VCM），它们之差是差分部分（即差分电压VID）。差分电压Vm均等分配到输入端：一端为正的一半(即0.5VID)，一端为负的一半（即-0.5Vm）。
    本质上输入是电压，输出是电流，差分对在它的多数基本形态中是一个跨导，它将电压转换为电流。它的基极一发射极或栅极一源极电压相等（因为基极或栅极为VCM且发射极或源极接在一起），仅仅输入一个大小无关的共模信号到差分对将
产生相等的对称电流（等于o．51Bias）。另外，差分电压引入不同的基极一发射极或栅极一源极电压而造成不对称的输出电流。差分对名字的由来是因为差分信号将引起输出变化而共模倍号却不能，所以它处理VID而抑制VCM。这种仅仅处理差分信号的能力不仅有利于增大电路应用范围，而且提供了抑制系统共模噪声的方法，这些系统中的噪声如果不经减弱的话，将会影当今共用衬底电路的性能和集成密度指标，而共同的衬底则为噪声提供了传递媒介。
    大信号工作状态
    差分对的一个重要特征是它的恒定尾电流，因为它使一个输出电流影响到另一个。例如，加一正差分电压VID[图3.14(a)]使增加一个晶体管的输出电流，而同时降低另一个输出电流相同的大小，因此如图3.14(b)所示，如输出电流，增加，它对应下降相同的速率和数值。当I VIDf足够大导致全部尾电流流过一个晶体管时，差分对饱和（即到IBias，则工c，z到O，反之亦然）且再也不能使输出电流发生变化，引起图3.14(b)中大信号响应所示的对称“S”曲线。这个饱和点称为电路的线性范围临界点，这就是说最大的正负差分电压产生输出电流的最大线性变化，超过这个电压，一个晶体管（一个电流）将流过所有
的尾电流.
