检波电路主要由检波二极管VD1构成。ESM7227在检波电路中，调幅信号加到检波二极管的正极，这时的检波二极管工作原理与整流电路中的整流二极管工作原理基本一样，利用信号的幅度使检波二极管导通，如图7-12所示是调幅波形展开后的示意图。
    从展开后的调幅信号波形中可以看出，它是一个交流信号，只是信号的幅度在变化。这一信号加到检波二极管正极，正半周信号使二极管导通，负半周信号使二极管截止，这样相当于整流电路工作一样，在检波二极管负载电阻Rl上得到正半周信号的包络，即信号的虚线部分，见图7-12中检波电路输出信号波形（不加高频滤波电容时的输出信号波形）。

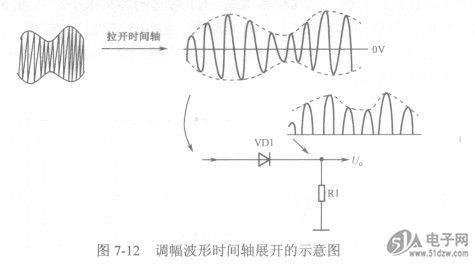

    图7-12调幅波形时间轴展开的示意图


    检波电路输出信号由音频信号、直流成分和高频载波信号三种信号成分组成，详细的电路分析需要根据三种信号情况进行展开。在三种信号中，最重要的是音频信号处理电路的分析和工作原理的理解。

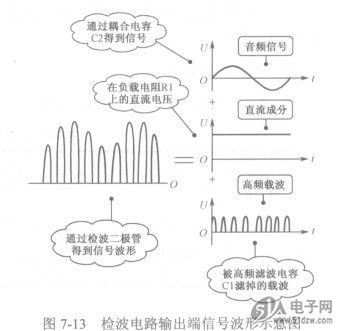

    (1)所需要的音频信号，它是输出信号的包络，如图7-13所示，这一音频信号通过检波电路输出端电容C2耦合，送到后级电路中进一步处理。


    (2)检波电路输出信号的平均值是直流成分，它的大小表示了检波电路输出信号的平均幅值大水，检波电路输出信号幅度大，其平均值大，直流电压值就大，反之则小。这一直流成分在收音机电路中用来控制中频放大器的放大倍数（也可以称为增益），称为AGC（自动增益控制）电压。AGC电压被检波电路输出端耦合电容隔离，不能与音频信号一起加到后级放大器电路中，而是专门加到AGC电路中。
    (3)检波电路输出信号中还有高频载波信号，这一信号无用，通过接在检波电路输出端的高频滤波电容Cl，被滤波到地端。
    一般检波电路中不给检波二极管加入直流电压，但在一些小信号检波电路中，由于调幅信号的幅度比较小，不足以使检波二极管导通，所以给检波二极管加入较小的正向直流偏置电压，如图7-14所示，使检波二极管处于微导通状态。
    从检波电路中可以看出，高频滤波电容Cl接在检波电路输出端与地线之间，由于检波电路输出端的三种信号其频率不同，加上高频滤波电容Cl的容量取得很小，这样Cl对三种回路，耦合电容取出音频信号。
