二极管检波电路分析
发布时间:2013/8/15 20:31:25 访问次数:1151
如图7-11所示是二极管检波电路。ESM7206A电路中的VD1是检波二极管，Cl是高频滤波电容，Rl是检波电路的负载电阻，C2是耦合电容。

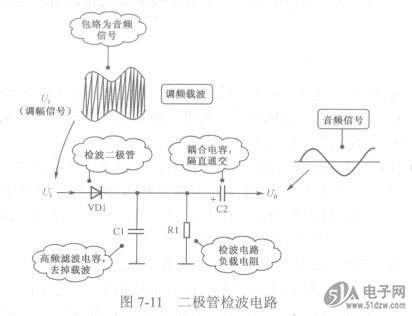

图7-11二极管检波电路
众所周知，收音机有调幅和调频两种，调幅信号就是调幅收音机中处理和放大的信号。见图7-11中的调幅信号波形示意图，对这一信号波形主要说明下列几点：
电路中各元器件作用解说
如表7-14所示是元器件作用解说。

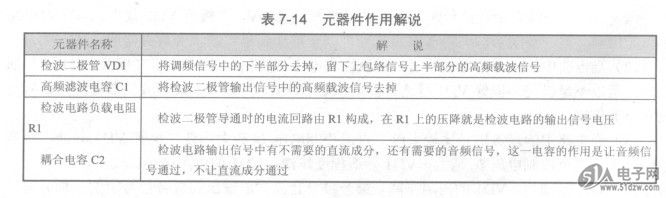

表7-14元器件作用解说
如图7-11所示是二极管检波电路。ESM7206A电路中的VD1是检波二极管，Cl是高频滤波电容，Rl是检波电路的负载电阻，C2是耦合电容。
图7-11二极管检波电路
众所周知，收音机有调幅和调频两种，调幅信号就是调幅收音机中处理和放大的信号。见图7-11中的调幅信号波形示意图，对这一信号波形主要说明下列几点：
电路中各元器件作用解说
如表7-14所示是元器件作用解说。
表7-14元器件作用解说
