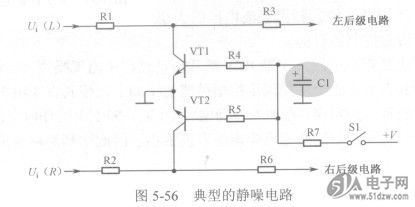

如图5-56所示是典型的静噪电路，964782-1电路中Cl为消噪电容。VT1和VT2为静噪三极管。
    图5-56典型的静噪电路
    若没有Cl，在S1接通瞬间，由于VT1和VT2突然从截止进入导通，电路会产生噪声，同样在VT1和VT2。

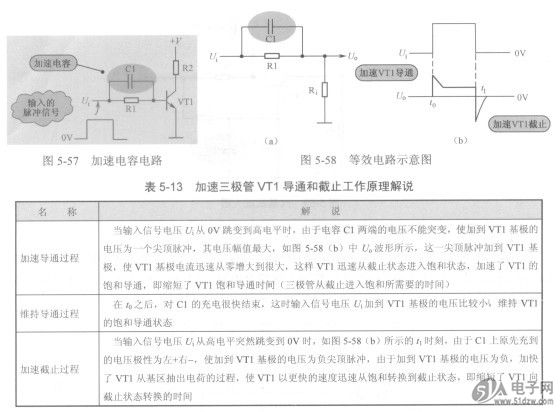

    如图5-57所示是脉冲放大器中的加速电容电路。电路中的VT1是三极管，也是脉冲放大管，Cl并联在Rl上，Cl是加速电容。Cl的作用是加快VT1导通和截止的转换速度，称为加速电容。


    1．等效电路分析
    电路中的三极管VTl盏作粪开蔫状蹇    为加到三极管VT1基极的输入信号电压是一个矩形脉冲信号，当阮为高电攀时黍鋈瀑攀VT1饱和导通，当Ui为低电平时使三极VT1截止。加遮电容Cl与三极管VT1输入电阻Ri构成如图5-58所示的等效电路示意图。
    2．电路分析
    如表5-13所示是加速三极管VT1导通和截止的工作原理解说。
