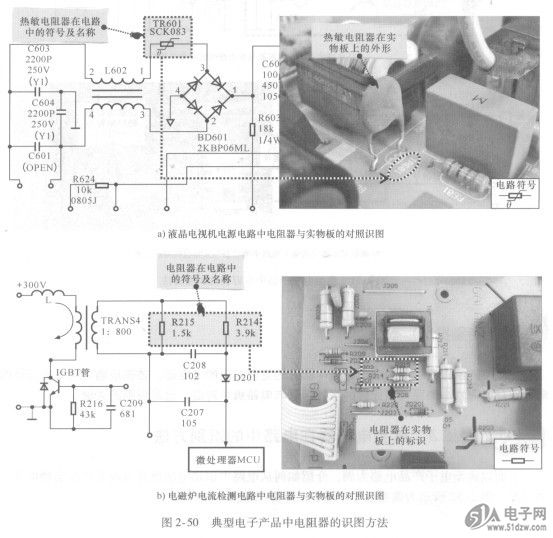

下面以典型电子产品电路为例，25LC1024-I/SN介绍如何从电路中识别电阻器并完成与电子产品实物电路板的对照。图2-50所示为典型电子产品中电阻器的识图方法。
    a)液晶电视机电源电路中电阻器与实物板的对照识图
    b)电磁炉电流检测电路中电阻器与实物板的对照识图
    图2-50典型电子产品中电阻器的识图方法


    练会电容器在电路中的识别方法

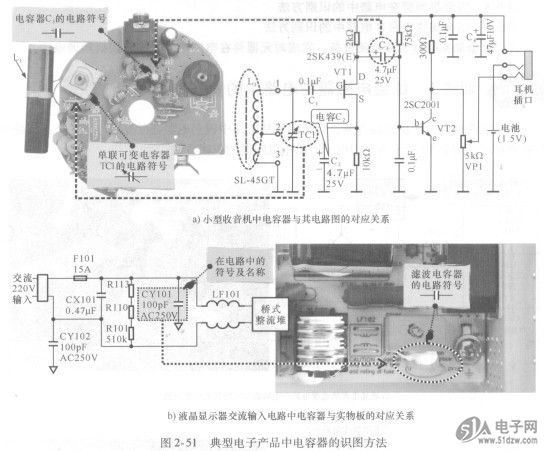

    下面以典型电子产品电路为例，介绍如何从电路中识别电容器并完成与电子产品实物电路板的对照。图2-51所示为典型电子产品中电容器的识图方法。
    图2—51典型电子产品中电容器的识图方法
    中找到电路图中标识的完全对应的电容器，首先应确认所对应元件的中该元件的字符标识与电路板中对应，也是识别的关键。
