图4-142所示是几种瞬态电压抑制二极管实用电路，电路中的VD1为瞬态电压抑制二极管，它们都在电路中起着瞬态电压保护的作用。
    在浪涌保护电路中，也可以采用压敏电阻器，但是瞬态电压抑制二极管比压敏电阻的性能优越得多，反应速度快。

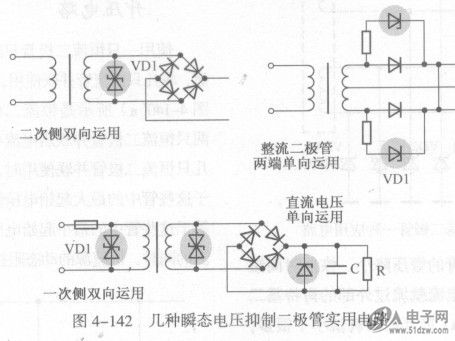

    图4-142几种瞬态电压抑制二极管实用电路


    双向触发二校管应用电路
    图4-143所示是双向触发二极管应用电路，这是双向触发二极管与双向晶闸管等元器件构成的台灯调光电路。电路中，VD1是双向触发二极管，VS1是双向晶闸管，HL1是灯，RP1是调光用的可变电阻器。用双向触发二极管触发双向晶闸管是一个典型而常用的触发电路。

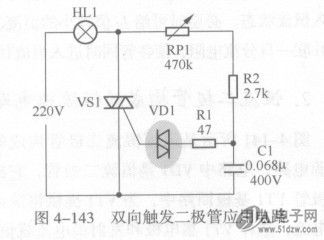

    图4-143双向触发二极管应用电路


    这一电路工作原理是：接通交流电源后，在交流电正半周，220V交流通过RP1、R2对电容Cl充电，当Cl上的充电电压升高到高于双向触发二极管击穿电压时，电容Cl便通过限流电阻Rl、双向触发二极管VD1向晶闸管控铡极放电，触发双向晶闸管导通，构成灯HL1的电流回路，灯亮。
    在交流电的负半周，由于双向触发二极管在正、反向电压下均能工作，负半周期间也能触发双向晶闸管导通，HL1亮。双向触发二极管的特点是在交流电的正、负两个半周内都能工作，且工作特性相同。
