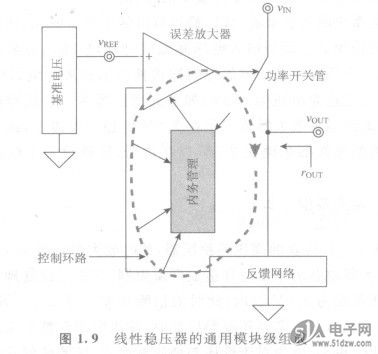

稳压器主要由一个控制环路构成，MBR745G控制环路的功能是监控输出并使其维持在目标参考值的一个很小范围内，而不随环境和其他条件变化。稳压器电路必须检测输出，并与参考点进行比较，然后用它们之间的差值来调整输出和输出之间的电导。就电压稳压器而言，如图1.9所示，反馈网络检测输出电压，并把它反馈到误差放大器，然后误差放大器把它和基准屯压相比较并产生一个误差信号，通过此误差信号来调整功率器件的电导。本质上，此电路就是一个以直流基准电压作为其同向输入的同向放大器。


    电压稳压器包括两个主要模块：基准电压和控制环路。后者则包括：①用来检测和产生纠错信号的误差放大器；②用来检测输出的反馈网络；③用来调整和导通从非稳压输入端到稳压输出端负载电流的功率开关管。本质上控制环路对失调做出响应，并抵消因负载电流、输入电压、温度及其他变化对输出的影响。基准模块则提供了一个稳定的不随噪声、温度和输出电压变化的直流偏置电压。就如本章前面所提到的那样，基准的电流驱动能力是十分有限的。
    一些辅助功能对器件的整体正常工作而言也是十分必要的。它们能够保证系统安全、可靠地工作，保护稳压器不因极端环境而受到破坏。一些可能的破坏性的情况包括电流过大、电压过高、温度过高、短路以及静电( ESD)等。辅助电路也能够提供一些与应用相关的特性，如使能功能、软启动或者慢启动等转换系统供电模式的功能。
