像其他所有用于驱动较重负载的放大器一样，这个放大器的各级电路，是按照从后往前的顺序设计的。在本小节，除了作为一个耳机放大器的具体设计实例加以说明外，还专门介绍了其中采用的DC耦合技术手段。
    为了获得低阻输出，输出级采用阴极跟随器电路形式。∥和gm均为高值的电子管，最适合用于跟随器，因为gm值高的管子可以保证得到较低的rout，∥值高的管子可以为减小失真提供更多的反馈量。所以，6C451-1是理想的选择。输出管的阴极经过一个标准的五极管恒沆源，与HT负电源连接，恒流源管予为EL822。

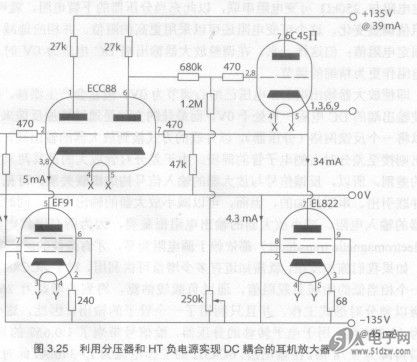

    为了让放大器输出端的电位稳定地保持于OV，我们知道，这需要施加DC反馈。为了让整个放大器有高值的输入电阻，输入端处不设音量控制。因此，输入级电路的理想选择是采用差分对形式。鉴于已有HT负电源，这里使用另一个五极管恒流源来作输入级的尾巴——如果不这样做的话，设计上似乎显得有些小气。整个耳机放大器的电路见图3.25。


    动圈耳机（译注：原文为“electromagnetic headphone”，直译是电磁式耳机）是低阻抗器件。由于便携式设备必需按3V电池(甚至只有1.5V)供电来设计，因此，设计作便携用的耳机，其典型阻抗值是32Q，而设计上追求更佳品质的耳机，则阻抗趋向于200Q。这些耳机都需要有可观的电流来驱动，对于电子管来说，是一项极为沉重的负担。如果我们增大电子管的工作电流厶，阳极耗散功率Pa会随之升高；为了不让只过高，就必须降低阳极电压Va，只要工作时不会出现栅极电流即可。虽然厂家宣称Pa(n L)=7.8W，但这只管子其他所有参数的规格值，都标得有些过于乐观；而且，管子外壳还略小于ECC88。因此，以工作于最大功耗来使用这只管子，似乎不是一种明智的做法。如果我们选定/a=34mA，则有适中的功耗Pa-4.6W。
